Espárrago de apoyo del sinfín de descarga—ajuste (depósito de grano estándar)
NOTA: Periódicamente, revisar si el sinfín entra completamente en el espárrago cuando el sinfín está totalmente retraído. Volver a ajustar según sea necesario.

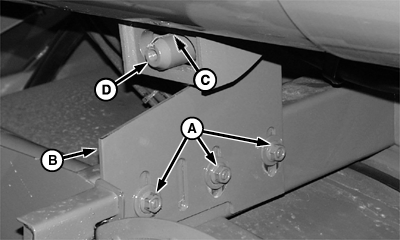

H73125-UN-09SEP02
A - Tuercas
B - Placa
C - Holgura
D - Espárragos
Aflojar las tuercas (A) para ajustar la posición de la placa del espárrago (B). La holgura (C) entre el extremo del espárrago (D) y la ranura debe ajustarse según especificación cuando el sinfín está vacío.
| Elemento | Medición | Especificación |
| Extremo del espárrago a la ranura | Altura libre | 0—3 mm (0—1/8 in.) |
|
