Cárcamo del cilindro de oscilación del sinfín de descarga—ajuste (depósito de grano estándar)

1. ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

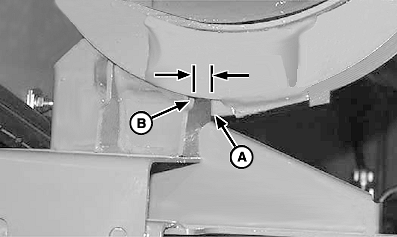

   H80948-UN-27MAY04

   A - Placa

   B - Tope

   Con el cilindro hidráulico completamente retraído, revisar la separación entre la placa (A) y el tope (B). La separación debe ajustarse según la especificación.

   Elemento	Medición	Especificación
   Placa a tope	Espaciado	12—16 mm (1/2—5/8 in)

---




2.

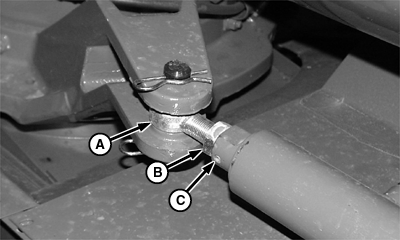

   H66021-UN-30JAN01

   A - Extremo de varilla de cilindro

   B - Contratuerca

   C - Tornillo de fijación

   Si la holgura es incorrecta, ajustar el extremo del vástago del cilindro (A). Aflojar la contratuerca (B) y el tornillo de fijación (C). Enroscar o desenroscar la varilla del cilindro para obtener la separación correcta.

---




3. Apretar la contratuerca y el tornillo de fijación.
