Cilindro de oscilación del sinfín de descarga—ajuste (depósito de grano con alta velocidad de descarga)

1. ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

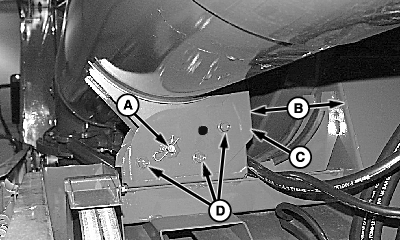

   H76212-UN-28APR03

   A - Pasador

   B - Distancia medida

   C - Soporte del marco

   D - Tornillos

   Girar el sinfín de descarga a la posición de reposo o transporte y mantener la base giratoria sujeta por el pasador (A).

---




2. Medir la distancia (B) entre la superficie trasera del soporte (C) de la base y la estructura tubular del bastidor del depósito de grano para verificar que cumpla con las especificaciones.

   Elemento	Medición	Especificación
   Superficie trasera de escuadra del marco a estructura del tanque	Par	119 mm (4.69 in.)

3. NOTA: Asegurarse de alinear el borde inferior del soporte de la base con el bastidor del depósito de grano.

   Si la holgura es incorrecta, aflojar los tornillos (D) sin sacarlos, ajustar según las especificaciones, y ajustar los tornillos.

4.

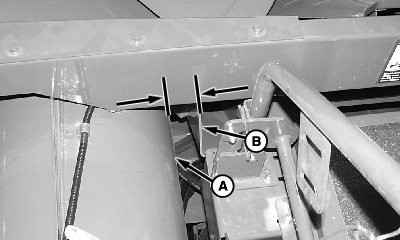

   H80949-UN-27MAY04

   A - Borde del sinfín de descarga

   B - Bastidor del depósito de grano

   Medir la distancia desde el extremo del sinfín de descarga (A) a la estructura tubular del bastidor del depósito de granos (B). La distancia debe ajustarse según la especificación.

   Elemento	Medición	Especificación
   Borde del sinfín de descarga a la estructura del depósito de granos	Par	73 mm (2.87 in.)

---




5.
   H66021-UN-30JAN01

   A - Vástago del cilindro

   B - Contratuerca

   C - Tornillo de fijación

   Si la holgura es incorrecta, ajustar el extremo del vástago del cilindro (A). Aflojar la contratuerca (B) y el tornillo de fijación (C). Enroscar o desenroscar la varilla del cilindro para obtener la separación correcta.

---




6. Apretar la contratuerca y el tornillo de fijación.
