Base del soporte del sinfín de descarga—ajuste (depósito de grano de alta velocidad de descarga)

1.

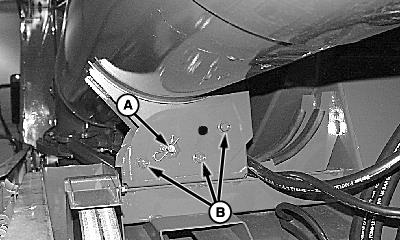

   H76213-UN-28APR03

   A - Pasador

   B - Tornillos

   Girar el sinfín de descarga a la posición de reposo o transporte y mantener la base giratoria sujeta por el pasador (A).

---




2. Aflojar pero no quitar los tornillos (B).

3.

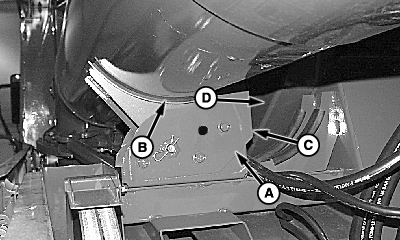

   H76214-UN-28APR03

   A - Soporte del marco

   B - Tope de goma

   C - Borde trasero del soporte de la base

   D - Bastidor del depósito de grano

   Ajustar el soporte de la base (A) hacia arriba o hacia abajo hasta que el tope de goma (B) toque la superficie inferior del sinfín de descarga.

---




4. Colocar el borde trasero del soporte de la base (C) a escuadra respecto a la estructura tubular del bastidor del depósito (D).

5. Apretar los tornillos de cabeza hexagonal.
