Correa de transmisión del sinfín de descarga—reemplazo

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

H54696-UN-21MAY99

H54697-UN-21MAY99

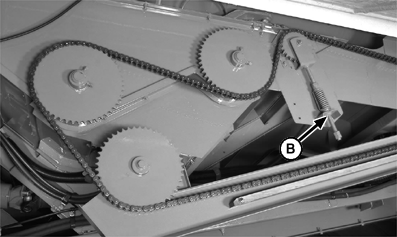

Tensor del depósito de grano estándar

H87818-UN-05APR07

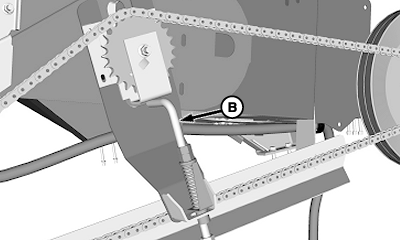

Tensor de velocidad de descarga alta

H54698-UN-21MAY99

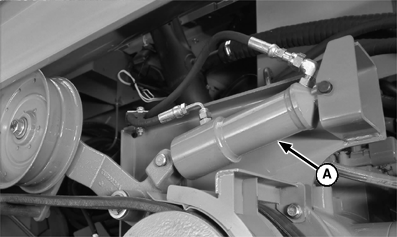

A - Cilindro hidráulico

B - Tensor

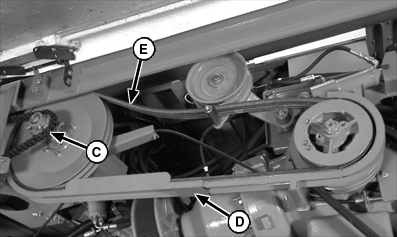

C - Rueda dentada

D - Retención de correa

E - Correa

Aflojar el tensor (B) de la cadena de transmisión del sinfín de descarga.

Quitar la cadena de la rueda dentada de transmisión (C) en el contraeje.

Retirar los tornillos que fijan la retención de la correa (D).

Quitar la retención y la correa (E).

Instalar la correa de repuesto y volver a colocar la retención de la correa.

Instalar la cadena de transmisión y ajustar el tensor hasta que la arandela quede alineada con el extremo del calibrador.
