Baterías — Separación e instalación

1.

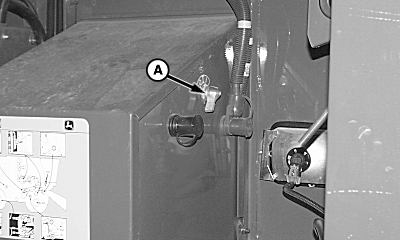

   H83428-UN-01JUN05

   A - Interruptor de corte de la batería

   DESCONECTE el interruptor de corte de la batería (A) en sentido contrario de las agujas del reloj.

---




2.

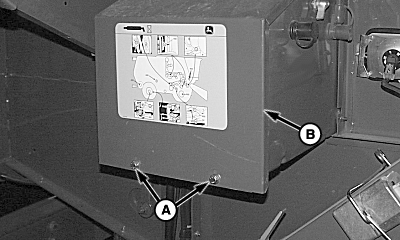

   H83464-UN-01JUN05

   A - Tornillos

   B - Tapa

   Quite los tornillos (A) y la tapa (B) para acceder a las baterías (C).

---




3.

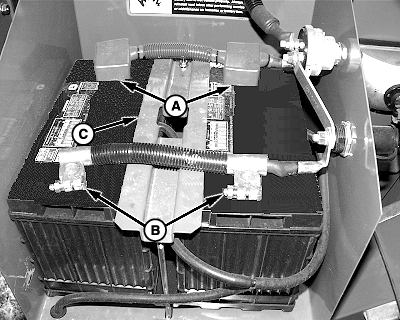

   H83385-UN-11JUL05

   A - Cable positivo

   B - Cable negativo

   C - Abrazadera

   Desconecte el cable negativo (-) (B) de las baterías y borne de arranque negativo.

---




4. Desconecte el cable positivo (+) (A) y el borne de arranque positivo.

5. Quite la abrazadera (C) y tubos de ventilación de la batería.

6. Limpie las baterías y su zona de montaje.

7. Instale las baterías en la caja y sobre una bandeja de plástico.

8. Limpie cables y bornes de la baterías y vuelva a conectar los tubos de ventilación de la batería.

9. Instale la abrazadera (C) en forma holgada.

10. Conecte el cable positivo (+) (A) y el borne de arranque positivo.

11. Conecte el cable negativo (-) (B) y el borne de arranque negativo.

12. Ajuste la abrazadera de la batería

13.
    H83464-UN-01JUN05

    A - Tornillos

    B - Tapa

    Instale la tapa (B) y reténgala con los tornillos (A) previamente retirados.

---




14. Gire el interruptor de corte de la batería en sentido horario a la posición ON (encendido).
