Faros de la cabina—ajuste
ATENCIÓN: Elevar el alimentador y bajar el tope de seguridad
antes de sustituir o ajustar las luces.
NOTA: El ajuste vertical del conjunto de luces puede girarse hacia arriba o hacia abajo de acuerdo con tres posiciones de muesca para lograr ángulos de luz correctos.

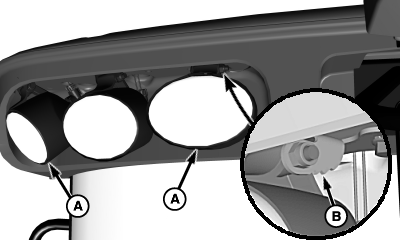

H83515-UN-19MAY05
A - Conjuntos de faros
B - Muescas
Ajuste vertical: Los conjuntos de luces (A) cuentan con tres muescas (B) según gire hacia arriba o hacia abajo.

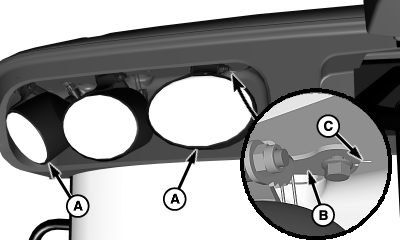

H83516-UN-19MAY05
A - Conjuntos de faros
B - Soporte angular
C - Línea indicadora
Ajuste horizontal: Para ajustar el conjunto de luces (A), aflojar los tornillos y girar el soporte (B) hasta que la muesca se alinee con la línea indicadora (C).|
OUO6075,00007EB-63-20070319 |
