Luces (xenón) de descarga de alta intensidad (opcional)—ajuste
ATENCIÓN: Elevar el alimentador y bajar el tope de seguridad
antes de sustituir o ajustar las luces.
NOTA: El ajuste vertical de los conjuntos de luces de xenón de alta intensidad (HID) debe girarse hacia la primera muesca para lograr un ángulo de luz correcto.

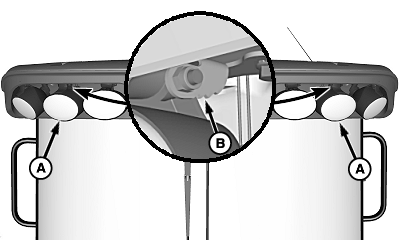

H83537-UN-20MAY05
A - Conjuntos de faros
B - Primera muesca
Ajuste vertical: Girar el conjunto de luces (A) hacia la primera muesca (B).

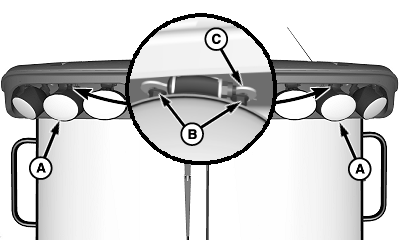

H83622-UN-27MAY05
A - Conjuntos de faros
B - Tornillos
C - Soporte de luz
Ajuste horizontal: Para ajustar los conjuntos de luces (A), aflojar los pernos (B), girar el soporte de la luz (C) hacia el centro de la cabina y ajustar los pernos.|
OUO6075,00007EE-63-20070319 |
