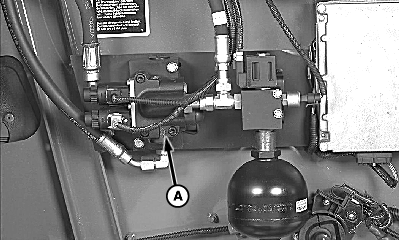

Válvula de elevación/descenso de la plataforma de corte (válvula proporcional)
H78503-UN-11SEP03
A - Válvula
El aceite con un flujo de 52 l/min (13.7 gpm) llega a la válvula (A) desde la primera bomba.La válvula de alivio de presión se ajusta a 21000 kPa (210 bar; 3045 psi).
Hay 3 válvulas internas:
- Válvula de flujo en punto muerto
- Válvula (solenoide) de elevación
- Válvula (solenoide) de descenso
Durante la elevación, la válvula de flujo en punto muerto se cierra automáticamente.
Todo el caudal de aceite retorna a través del filtro en la válvula de caudal en punto muerto o cuando se acciona la válvula de alivio de presión.
Durante la bajada, todo el caudal de retorno se descarga de los cilindros y pasa directamente al depósito.
|
