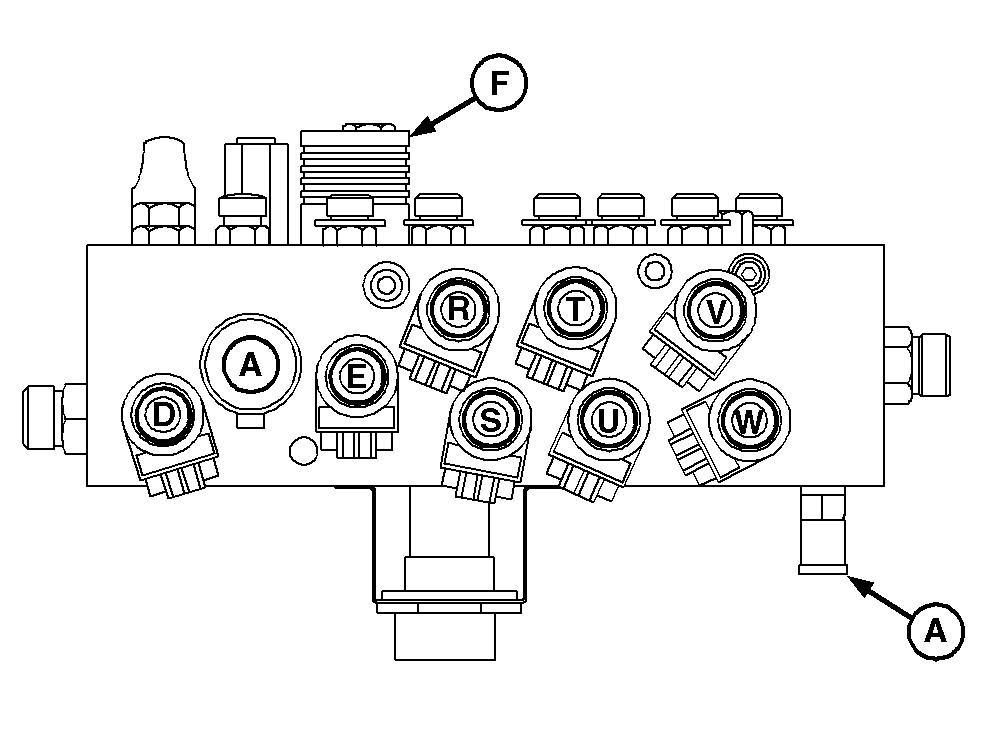

Bocas de diagnóstico de presión hidráulica y esquema de control
H87703-UN-21MAR07
A - Presión de descarga a régimen máximo de 21700 ± 1200 kPa (3150 ± 180 psi)
Con el motor en marcha, toque la bobina indicada con un destornillador para comprobar si está activada (magnetizada). Si la bobina indicada no está magnetizada, consulte al concesionario John Deere.
|
Función |
Espirales Magnetizada |
Pasadores Activado |
|---|---|---|
|
Reducción de velocidad de trilla |
A |
13 |
|
Aumento de la velocidad de trilla |
A y D |
13 & 15 |
|
Descenso del molinete (Disminución de velocidad del cabezal) |
E |
26 |
|
Elevación de molinete (Aumento de velocidad de la plataforma de corte) |
F y D |
14 & 15 |
|
Extensión del sinfín de descarga |
S y D |
4 & 15 |
|
Retracción del sinfín de descarga |
R y D |
5 & 15 |
|
Extensión longitudinal de molinete (apertura de placas de plataforma) |
U y D |
30 & 15 |
|
Retracción longitudinal de molinete (cierre de placas de plataforma) |
T y D |
8 & 15 |
|
Extensión de CONTOUR MASTER (inclinación derecha) |
W y D |
18 & 15 |
|
Extensión de CONTOUR MASTER (inclinación izquierda) |
V y D |
2 & 15 |
|
