Válvula del inversor del alimentador y caja del inversor
NOTA: El inversor del alimentador sólo se conecta cuando el tambor del alimentador no está girando.

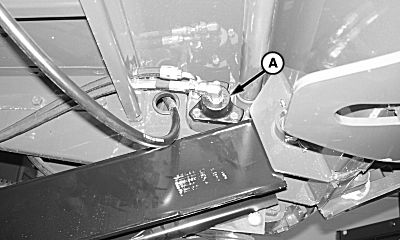

H86512-UN-18OCT06
A - Cilindro de cambio inversor
El inversor del alojamiento del alimentador usa presión de carga hidrostática para cambiar la caja de engranajes del alojamiento del alimentador. Cuando el solenoide del inversor recibe energía, el aceite de carga hidrostática se envía al cilindro de cambio del inversor (A), lo cual hace que se retraiga contra un resorte. El aceite del lado del resorte del pistón se descarga en el depósito hidráulico. El pistón retrae una horquilla de cambio que mueve el collar de cambio de la posición de marcha hacia adelante a marcha atrás. Para accionar el inversor del alimentador, consulte Cambios del alimentador, en la sección de la consola del apoyabrazos COMMANDTOUCH.|
