Descentrado de ruedas de transmisión delanteras
ATENCIÓN: Evite lesiones graves o la muerte como a causa de fallas
del mando final o pérdida de la rueda de transmisión
durante el transporte o funcionamiento en campo. No exceda el descentrado
máximo de las ruedas.
IMPORTANTE: Utilice sólo ruedas, neumáticos y espaciadores suministrados por John Deere. El uso de otros componentes que no cumplan las especificaciones de John Deere anulará la garantía de John Deere.
No utilice ruedas dobles fijas. No cumplen con las especificaciones de John Deere.
No opere la máquina con el descentrado de las ruedas hacia afuera a menos que la máquina esté equipada con rueda trasera 28L-26 opcional para ejes traseros no motrices. La opción de ruedas 28L-26 debe ser descentrada hacia afuera debido a sus tolerancias.
H65047-UN-30OCT00
Rueda Sencilla

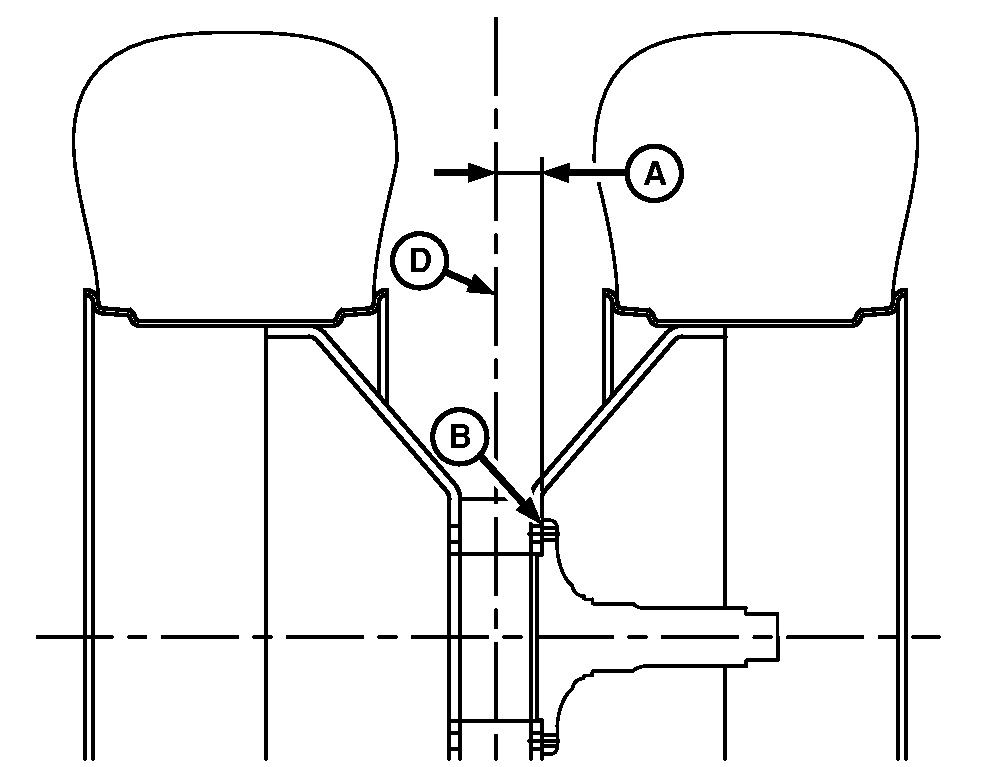

H65048-UN-30OCT00
Ruedas dobles
A - Distancia
B - Superficie de husillo
C - Línea central del neumático
D - Línea central de ruedas dobles
La distancia de descentrado de las ruedas afecta gravemente la duración de las piezas del mando final. Al instalar las ruedas motrices, asegúrese que la dimensión de descentrado (A) medida de la superficie del husillo (B) a la línea central (C o D) esté dentro de la especificación.
| Elemento | Medición | Especificación |
| Descentrado máximo de las ruedas | ||
| Rueda Sencilla | Distancia | 114,3 mm (4-1/5,08 cm.) |
| Ruedas dobles | Distancia | 50,8 mm (5,08 cm.) |
|
OUO6075,0000829-63-20070315 |
