Varillaje de la manija de control multifunción—Ajuste

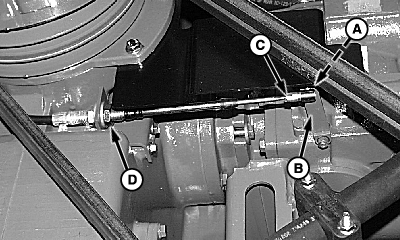

H75451-UN-04MAR03

A - Tuerca de rótula

B - Brazo de la bomba

C - Articulación esférica

D - Contratuercas

ATENCIÓN: El cable de control está diseñado y armado de modo que no puede ser reparado. No intentar modificar ni reparar el cable; cambiarlo si está dañado.

No ajustar ni instalar el cable de control con el motor en funcionamiento; la máquina podría moverse. APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

Colocar la manija de control multifunción en punto muerto. Quitar la tuerca de articulación esférica (A) del brazo de la bomba (B) (asegurarse de que el brazo esté en punto muerto [en el tope con tensión de resorte]). Afloje la contratuerca y gire la rótula (C) hasta que el espárrago de la rótula pase libremente por el agujero del brazo. No quite el brazo del punto muerto. Usar el agujero interior para la bomba de 105 cc/rev.

Si el ajuste de la rótula (extremo con rosca fina) no es adecuado, se puede ajustar más (en el extremo con rosca ordinaria) usando las contratuercas (D) del tabique del cable. Comprobar que quede suficiente rosca en la articulación esférica y que toda la tornillería esté apretada.

Si el movimiento persiste, consultar al concesionario John Deere.
