Varillaje del cambio de marchas—Ajuste

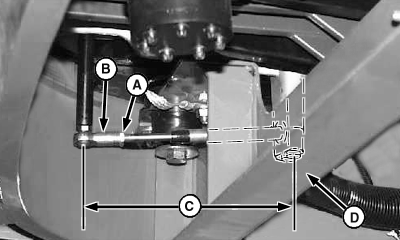

H57475-UN-11JUN99

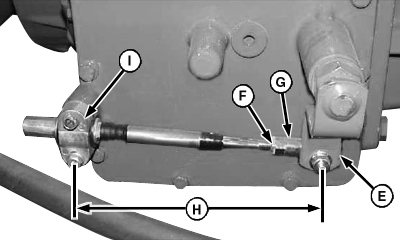

H57476-UN-11JUN99

Se ha retirado la protección para obtener mayor claridad

A - Contratuerca

B - Articulación esférica

C - Medida de 248 mm (9-3/10,16 cm)

D - Clip

E - Brazo de cambios

F - Contratuerca

G - Articulación esférica

H - Medida de 237 mm (9-5/16 in)

I - Clip

La dureza de los cambios puede deberse a:

Un cable de cambios dañado, sucio, corroído o contraído. En este caso, inspeccionar, limpiar, ajustar o reemplazar el cable.

Problemas internos de la transmisión. Si sospecha que se trata de un problema de la transmisión, consulte a su concesionario John Deere.

Para ajustar el varillaje, poner la transmisión en segunda marcha. La palanca de cambios debe estar ligeramente inclinada hacia adelante cuando está en segunda marcha.

Por debajo de la cabina, aflojar la contratuerca (A) y ajustar la articulación esférica (B) hasta cumplir la especificación.

Elemento	Medición	Especificación
Articulación esférica	Distancia	248 mm (9-3/10,16 cm.)

No ajustar la pinza (D).

En la transmisión, el brazo de cambios (E) debe estar en posición vertical, como se muestra.

Aflojar la tuerca (F) y ajustar la articulación esférica (G) hasta que su espárrago quede alineado con el agujero en el brazo de cambios (E).

Comprobar la especificación en el lugar (H).

Elemento	Medición	Especificación
Articulación esférica	Distancia	237 mm (9-5/16 in.)

No ajustar la abrazadera (I).
