Picador—descenso

1. ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

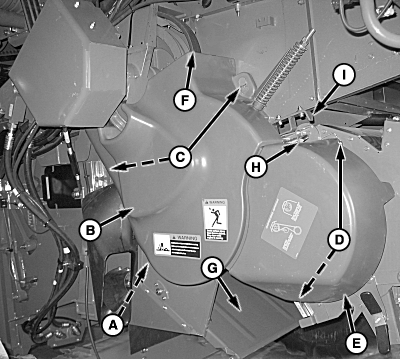

   H87269-UN-22JAN07

   A - Traba

   B - Protección

   C - Pasadores

   D - Pasadores de traba rápida

   E - Protecciones

   F - Correa de transmisión del picador

   G - Puerta del deflector

   H - Pasador de bloqueo

   I - Soporte

   Soltar la traba (A) y levantar la protección (B) por encima de los pasadores (C).

---




2. Retirar los pasadores de traba rápida (D) de la protección (E) y retirar.

3. Retirar la correa de transmisión del picador (F) de la posición de reposo y colocarla en las poleas con la velocidad deseada.

4. Mover la puerta del deflector (G) a la posición media como se muestra.

5. Tirar de los pasadores de bloqueo (H) hacia atrás y girarlos hacia arriba hasta que la palanca repose en el soporte (I).

6. IMPORTANTE: Al bajar el picador, verificar que la correa esté alineada con las poleas correspondientes.


   H69985-UN-13SEP01

   A - Control

   Bajar completamente el picador con el interruptor (A) y verificar que la correa esté alineada con las poleas.

---




7. Instalar las protecciones del picador que se habían retirado anteriormente.
