Velocidades de la transmisión del picador—cambio

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

H86549
H86549-UN-08SEP06

H86550
H86550-UN-08SEP06

A - Traba

B - Protecciones

C - Pasadores

D - Pasadores de traba rápida

E - Protección

Soltar la traba (A) y levantar la protección (B) por encima de los pasadores (C).

Retirar los pasadores de traba rápida (D) de la protección (E) y retirar.

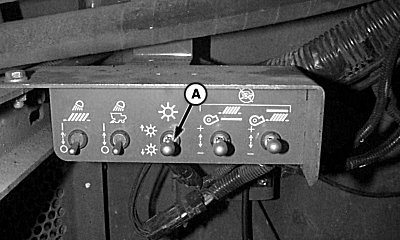

H69985
H69985-UN-13SEP01

A - Interruptor

Elevar completamente el conjunto del picador con el interruptor (A) hasta que los pasadores de bloqueo se enganchen en su lugar.


Para la velocidad alta (2500 rpm):

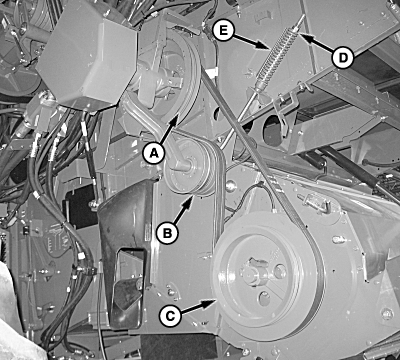

H86552
H86552-UN-08SEP06

A - Roldana

B - Tensores

C - Roldana

D - Arandela

E - Calibrador

Instalar la correa en las ranuras exteriores de las roldanas (A), tensores (B) y ranuras exteriores de las roldanas (C).

  • Cereales

Para la velocidad baja (1600 rpm):

Instalar la correa en las ranuras interiores de las roldanas (A), tensores (B) y ranuras interiores de las roldanas (C).

  • Maíz

Tirar los pasadores de bloqueo hacia atrás y girarlos hacia arriba hasta que las palancas reposen en el soporte.

Bajar el picador y verificar que la correa esté alineada con las poleas.

Instalar las protecciones del picador y verificar que la arandela (D) se ubique entre el extremo del calibrador (E) y la parte inferior del peldaño. Ajustar según se requiera.

OUO6075,0000886-63-20070423
