Desplazamiento del picador a la posición de hilerado/mantenimiento
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
H69985-UN-13SEP01
A - Interruptor
Elevar completamente el conjunto del picador con el interruptor (A) hasta que los pasadores de bloqueo se enganchen en su lugar.

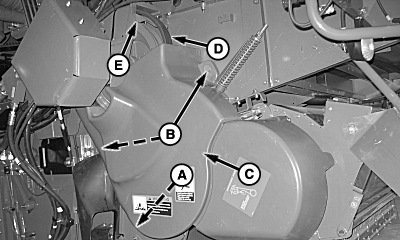

H87270-UN-22JAN07
A - Traba
B - Protección
C - Pasadores
D - Correa de transmisión del picador
E - Protector de correas
Soltar la traba (A) y levantar la protección (B) por encima de los pasadores (C).Colocar la correa de transmisión (D) del picador encima del protector de correa (E) para impedir que ésta gire mientras el picador está en posición de hilerado.
|
OUO6075,000088B-63-20070423 |
