Tensión de la correa de transmisión del picador—ajuste
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.

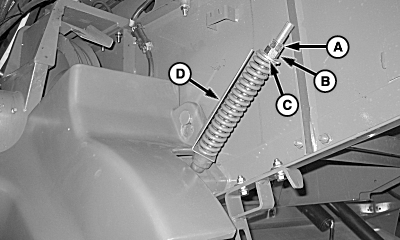

H86553-UN-08SEP06
A - Contratuerca
B - Tuerca
C - Arandela
D - Calibrador
Los tensores de la correa del picador están ubicados en el lado izquierdo de la cosechadora, encima del picador.El conjunto tensor de resorte debe estar en la posición de conexión.
Aflojar la contratuerca (A).
Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño. Ajustar la contratuerca.
|
