Correa del picador—reemplazo
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.

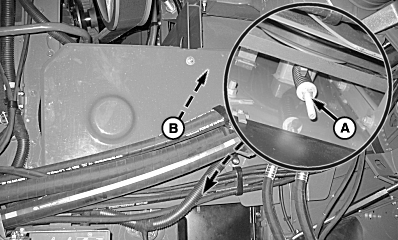

H86554-UN-08SEP06
A - Contratuercas
B - Correa de batidor de descarga
Aflojar las contratuercas (A) para quitar la tensión de la correa de transmisión (B) del batidor de descarga.Retirar la correa del batidor de descarga del eje intermedio del picador para quitar la correa del picador.
H86549-UN-08SEP06
H86550-UN-08SEP06
A - Traba
B - Protección
C - Pasadores
D - Pasadores de cierre rápido
E - Protección
Soltar la traba (A) y levantar la protección (B) por encima de los pasadores (C).Retirar los pasadores de cierre rápido (D) de la protección (E) y retirar.
H69985-UN-13SEP01
A - Interruptor
Elevar completamente el conjunto del picador con el interruptor (A) hasta que los pasadores de bloqueo se enganchen en su lugar.
H86552-UN-08SEP06
A - Roldana
B - Tensor
C - Roldana
D - Arandela
E - Calibrador
Quitar la correa de la polea (A), tensores (B) y polea (C).Instalar la roldana de repuesto (A) en las poleas con la velocidad deseada.
IMPORTANTE: Al bajar el picador, verificar que la correa esté alineada con las poleas correspondientes.
Tirar los pasadores de bloqueo hacia atrás y girarlos hacia arriba hasta que las palancas reposen en el soporte.
Bajar completamente el picador con el interruptor y verificar que la correa esté alineada con las poleas.
Verificar que la arandela (D) se ubique entre el extremo del calibrador (E) y la parte inferior del peldaño. Ajustar según se requiera.
H86547-UN-08SEP06
A - Contratuerca
B - Tuerca
C - Arandela
D - Calibrador
Instalar la correa del batidor de descarga en el eje intermedio del picador.Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño.
Apretar la tuerca de cierre (A).
Instalar las protecciones del picador que se habían retirado anteriormente.
|
OUO6075,000088F-63-20070423 |
