Correa del eje intermedio del picador—ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

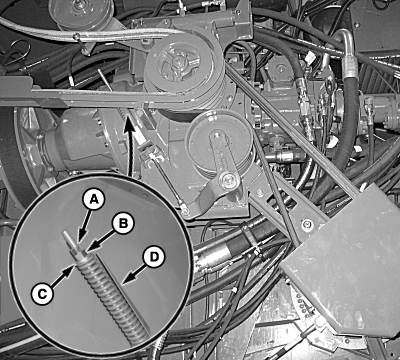

H86565
H86565-UN-12SEP06

A - Contratuerca

B - Tuerca

C - Arandela

D - Calibrador

La correa del eje intermedio del picador está ubicada en el lado izquierdo de la cosechadora, encima del picador.

Aflojar la contratuerca (A).

Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño. Ajustar la contratuerca.

OUO6075,0000890-63-20070423
