Correa del eje intermedio del picador—reemplazo

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

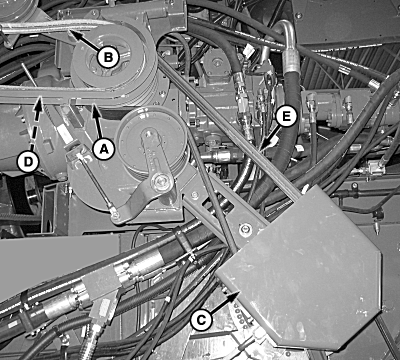

H86566-UN-12SEP06

A - Retención de correa

B - Correa de transmisión del sinfín de descarga

C - Protección

D - Contratuercas

E - Correa del eje intermedio del picador

Aflojar las contratuercas (D) para aliviar la tensión de la correa del eje intermedio del picador (E).

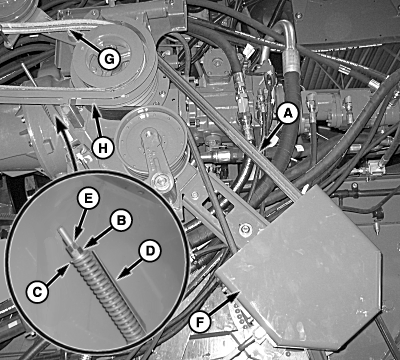

H86567-UN-12SEP06

A - Correa del eje intermedio del picador

B - Tuerca

C - Arandela

D - Calibrador

E - Contratuerca

F - Protección

G - Correa de transmisión del sinfín de descarga

H - Retención de correa

Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño. Apretar la contratuerca (E).

Instalar la protección (F), la correa de transmisión del sinfín de descarga (G) y la retención de la correa (H).
