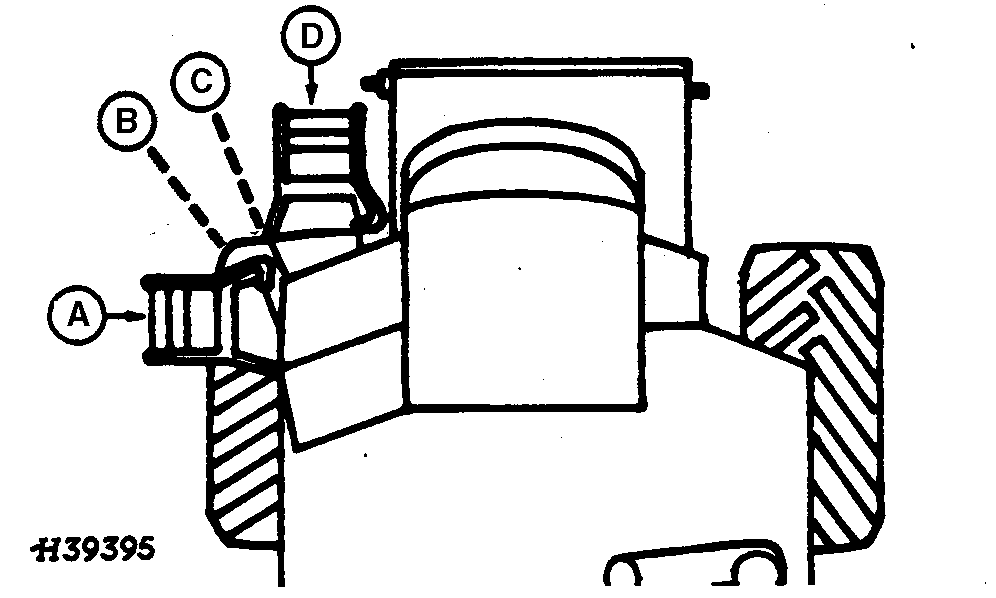

Posiciones de escalera de la cabina

H63874-UN-09MAY00

A - Posición de campo

B - Plataforma pequeña, extensión de escalera o posición doble

C - Posición de conducción en carretera para extensión de escalerilla grande

D - Posición de conducción en carretera

Estire hacia abajo el pestillo y gire la escalera a la posición (B) cuando la cosechadora tiene instalada una plataforma de corte pequeña, una extensión de la escalera o ruedas dobles.

Desde el descanso de la cabina, empuje hacia abajo el pestillo y gire la escalera a la posición (D) antes de conducir la máquina sobre carreteras.

ATENCIÓN: Siempre gire la escalera a la posición (D) antes de transportar la cosechadora sobre vías públicas, para reducir su ancho y colocar la luz de advertencia ámbar de modo que otros conductores puedan verla.

IMPORTANTE: La extensión de escalera larga, 1390 mm (55 in), necesaria en las máquinas equipadas con ruedas dobles, espaciadores de eje, etc. causará interferencias con el eje impulsor de la plataforma si se pone la escalera en la posición (D). Elevar o descender el alojamiento del alimentador puede dañar la escalera, el eje impulsor o la protección del eje impulsor. Coloque la escalera en la posición (C) en este caso.
