Montaje de radio CB/Comunicaciones
IMPORTANTE: No instale una radio que consuma más de 3 A, de lo contrario el sistema eléctrico de la cosechadora podría averiarse.
H64104-UN-01JUN00
H65641-UN-20DEC00

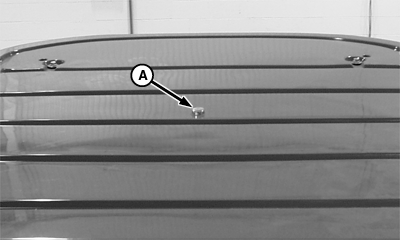

A - Soporte para antena

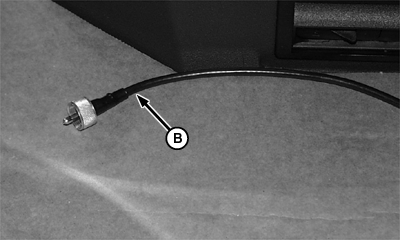

B - Cable de antena
Para instalar radios adicionales o un transceptor de radio, consulte al concesionario John Deere.En el centro del techo de la cabina se ubica un soporte (A) para antena. En el lado derecho de la cabina, debajo de la consola del apoyabrazos, se encuentra un cable (B) de antena.
H86756-UN-30OCT06

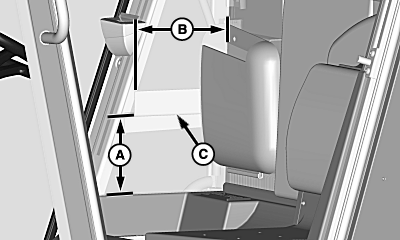

A - Dimensión, 185 mm (7.25 in.)
B - Dimensión, 225 mm (9 in.)
C - Soporte, 50 mm (2 in.)
Use las dimensiones suministradas (A) y (B) para localizar el soporte (C) detrás del panel interior.Usando el soporte (suministrado por el fabricante de la radio) como un modelo, perfore orificios según se requiera a través de la espuma y la placa en lado derecho trasero del interior de la cabina. Use tornillos de rosca cortante para montar el soporte.
H87079-UN-13DEC06

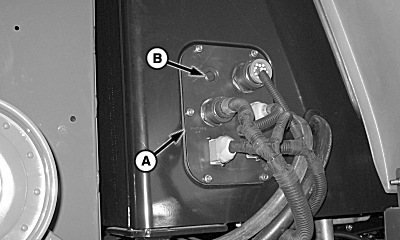

A - Placa de pared de la cabina
B - Tapón
Retire la placa de pared derecha de la cabina (A) y el tapón (B). Adquiera pasahilos de goma en el concesionario John Deere y cortar el pasahilos para poder dirigir el cable de antena a través de él y de la placa de pared de la cabina.NOTA: Para evitar la entrada de ratones a la cabina por el agujero, no deje de instalar el pasahilos.
|
