Correa del batidor de descarga—ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

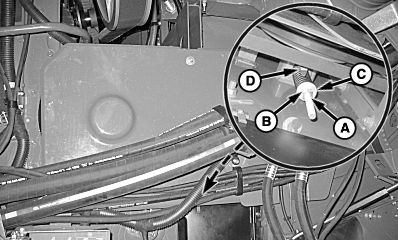

H86547
H86547-UN-08SEP06

A - Contratuerca

B - Tuerca

C - Arandela

D - Calibrador

Aflojar la contratuerca (A).

Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño.

Ajustar la contratuerca.

OUO6075,0000899-63-20070423
