Correa del batidor de descarga—reemplazo

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

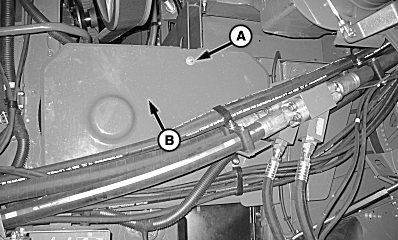

H86546
H86546-UN-08SEP06

A - Tornillo

B - Protección

Retirar el tornillo (A) y la protección (B) de la parte trasera izquierda de la máquina.

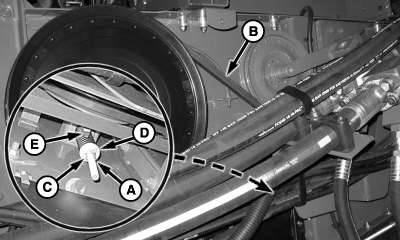

H86548
H86548-UN-08SEP06

A - Contratuerca

B - Correa

C - Tuerca

D - Arandela

E - Calibrador

Aflojar la contratuerca (A) y quitar la correa (B).

Instalar la correa de sustitución y ajustar la tuerca (C) de modo que la arandela (D) se ubique entre el extremo del calibrador (E) y la parte inferior del peldaño.

Apretar la contratuerca y volver a instalar la protección.

OUO6075,000089A-63-20070423
