Registro inferior del alimentador y soporte del retén de la placa de alimentación

ATENCIÓN: Levante el alimentador, baje el tope de seguridad, apague el motor, aplique el freno de estacionamiento y retire la llave.

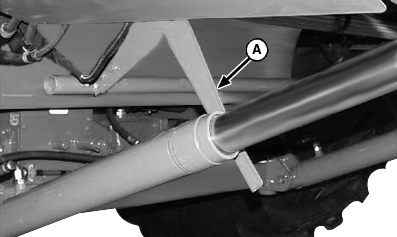

H52761
H52761-UN-17MAY99

A - Palanca

Sacar el pasador de seguridad y mover la palanca (A) hacia abajo y atrás para abrir el registro.

IMPORTANTE: Al bajar el alimentador de mies, la palanca se deformará si se la deja hacia abajo.

Empujar la palanca hacia adelante y arriba para cerrar el registro. Retenerlo con un pasador de bloqueo rápido.

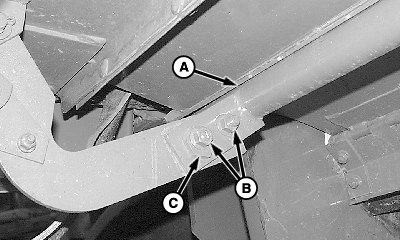

H74778
H74778-UN-14JAN03

A - Junta hermética

B - Tornillos

C - Excéntrica

Si el registro del alimentador de mies no sella bien en el punto (A), la cosechadora podría perder grano.

Aflojar los tornillos (B) en ambos lados.

Girar la excéntrica (C).

Apretar el tornillo que fija la excéntrica.

Apretar los tornillos restantes.

OUO6075,00008A2-63-20070320
