Bastidor de inclinación longitudinal del alimentador—ajuste
ATENCIÓN: Si se ajusta el bastidor de inclinación longitudinal
con la plataforma de corte conectada, bajar la plataforma al suelo
para liberar la tensión de los tensores. APAGAR el motor, accionar
el freno de estacionamiento y sacar la llave de contacto.

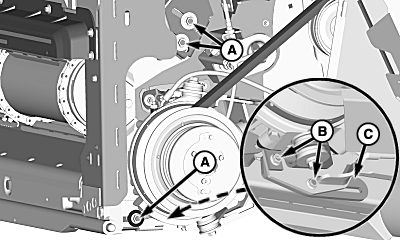

H87497-UN-23FEB07

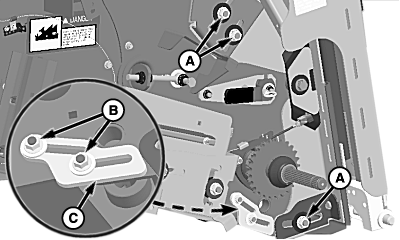

H87498-UN-28FEB07
Orificios de montaje hacia atrás de la placa de tope

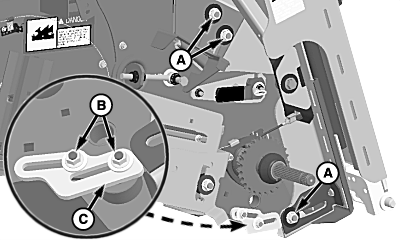

H87539-UN-28FEB07
Orificios de montaje hacia adelante de la placa de tope

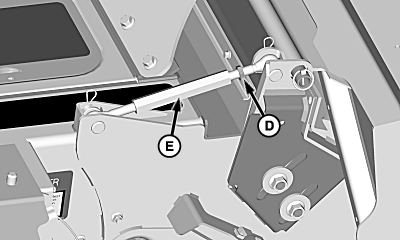

H87499-UN-23FEB07
A - Tuercas del bastidor de inclinación
B - Tuercas de la placa de tope
C - Placa de tope
D - Tuerca de tope del tensor
E - Tensor
La función de inclinación longitudinal del alimentador se usa para establecer la relación correcta entre los patines de la plataforma y el suelo. Está diseñada para compensar el tamaño de los neumáticos, la configuración del eje trasero y otras variables.Aflojar las tuercas (A) del bastidor de inclinación y las tuercas de la placa de tope (B) en ambos lados del alimentador.
NOTA: Mover la placa de tope de la derecha hacia atrás en los orificios de montaje si es necesario.
Mover la placa de tope (C) hacia atrás de ambos lados.
Aflojar la tuerca de tope del tensor (D) en ambos lados y ajustar los tensores (E) según sea necesario para lograr el ángulo correcto para el cabezal.
Ajustar las tuercas de tope del tensor en ambos lados y ajustar las tuercas del bastidor de inclinación según las especificaciones.
| Elemento | Medición | Especificación |
| Tuercas del bastidor de inclinación | Torque | 300 N˙m (221 lb-ft) |
IMPORTANTE: No debe quedar separación entre las placas de tope y el bastidor de inclinación longitudinal después de ajustar las tuercas de la placa de tope.
NOTA: Ajustar la placa de tope del lado derecho en los orificios hacia adelante y hacia atrás según sea necesario.
Mover las placas de tope completamente hacia adelante en el bastidor de inclinación longitudinal y ajustar las tuercas de la placa de tope según las especificaciones.
| Elemento | Medición | Especificación |
| Tuercas de la placa de tope | Torque | 130 N˙m (96 lb-ft) |

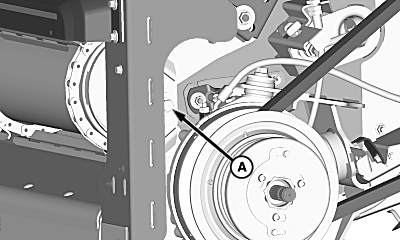

H87503-UN-26FEB07
A - Perno de pivote
En fábrica se realiza un ajuste de inclinación longitudinal aproximado pero podría ser necesario volver a ajustar la posición si se cambian los neumáticos o las posiciones del eje. Es posible obtener un ajuste aproximado sin tener la plataforma de corte conectada de la siguiente manera:-
Con la máquina en una superficie lisa y nivelada, elevar
o bajar el alimentador para que la distancia entre el perno de pivote
(A) y el suelo sea la especificada.
Elemento Medición Especificación Distancia entre el perno de pivote y el suelo Par 865 mm (34 in.) - Usar un nivel como referencia y ajustar el bastidor de inclinación longitudinal hasta que la cara delantera esté vertical.
Si se requieren ajustes adicionales, consultar el manual del operador de la plataforma de corte.
|
OUO6075,00008A7-63-20070423 |
