Eslabones de la cadena transportadora del alimentador—Remoción

NOTA: Al sustituir los eslabones de la cadena, comprobar siempre el desgaste de los piñones de transmisión de la cadena.

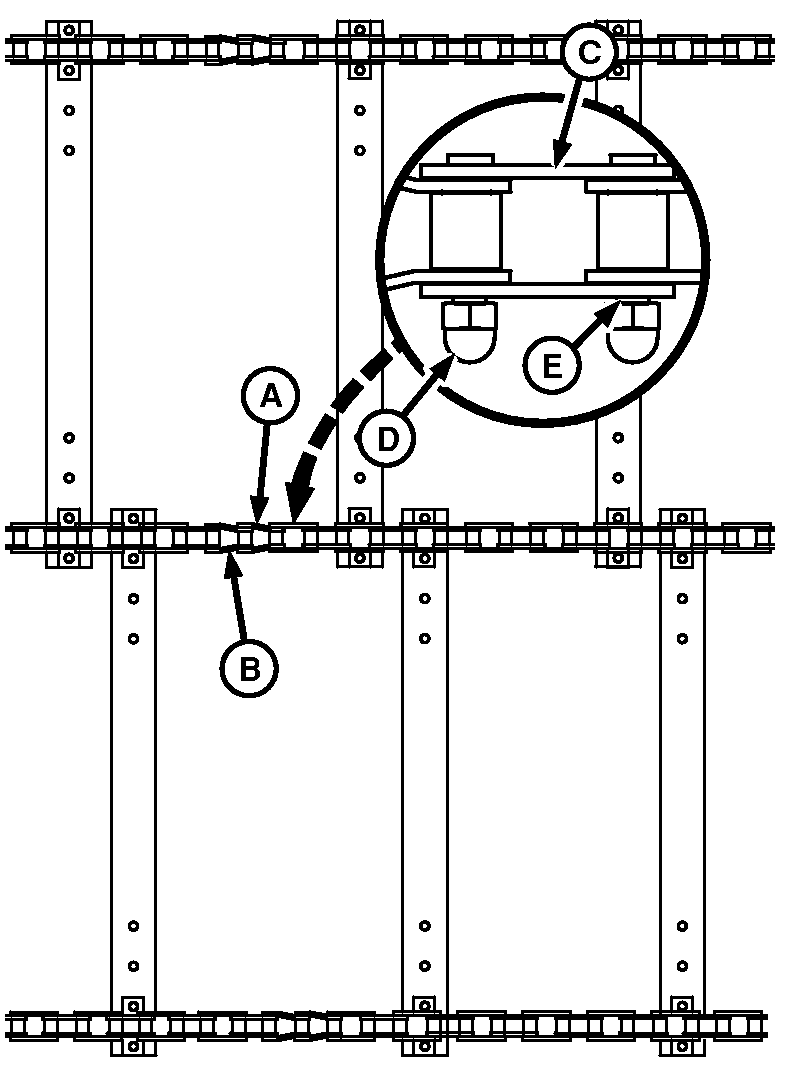

H87543-UN-17APR07

A - Eslabón de descentrado

B - Eslabón de descentrado

C - Barra lateral

D - Tapón roscado

E - Separación, 1—2 mm (3/64 in.—5/64 in.)

Retire los eslabones descentrados (B) para el segundo ajuste de la cadena. Si se requiere ajuste adicional después de efectuar el segundo ajuste es porque la cadena está desgastada, deberá sustituirla.

Elemento	Medición	Especificación
Tornillería M10 de listones en "U"	Par de apriete	73 N·m (54 lb-ft)
Tapón roscado M8 del eslabón de la cadena	Par de apriete	25 N·m (18 lb-ft)

IMPORTANTE: cuando instale los eslabones del conector, los tapones roscados deben en sentido contrario a los anillos del tambor.

Al apretar los tapones roscados (D) según las especificaciones, debe quedar una separación (E) entre la barra lateral del eslabón conector (C) y el tapón roscado.
