Tambor del alimentador — Ajuste de altura

ATENCIÓN: Levante el alimentador, baje el tope de seguridad, apague el motor, aplique el freno de estacionamiento y retire la llave.

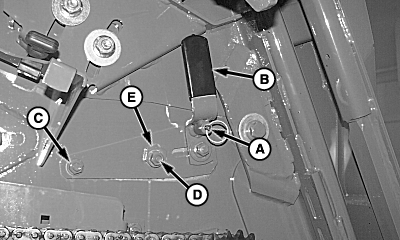

H82594-UN-09MAR05

Posición para maíz solamente

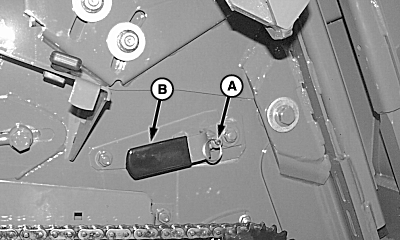

H82595-UN-09MAR05

Posición para grano pequeño

A - Chaveta

B - Palanca de altura del tambor

C - Tuerca

D - Tuerca

E - Leva

Puje y retenga la chaveta (A) y gire la palanca (B) a la posición para granos pequeños en ambos lados.

En cosechas de granos pequeños, afloje la tuerca (C y D) en ambos lados y gire la leva (E) hasta que sea alcanzada una distancia igual y la holgura de la lámina al suelo deseada. Apriete las tuercas al valor especificado.

Elemento	Medición	Especificación
Tuerca de ajuste del tambor	Par de apriete	87 N˙m (64 lb-ft)

Coloque la manivela en la posición de cosecha deseada.
