Conexión del acoplador múltiple y del enganche de punto único
IMPORTANTE: No accione los pasadores de traba con la plataforma de corte en el suelo. Desenganche el cable de la manija en caso de que sea necesario accionar el acoplador múltiple con el cabezal en el suelo.

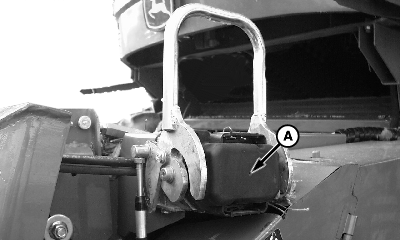

H74036-UN-19NOV02

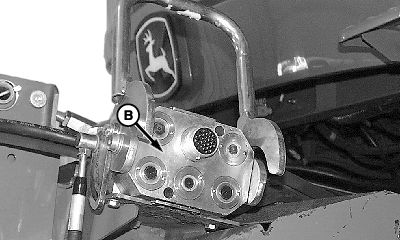

H74037-UN-05NOV02
A - Tapa
B - Cara del enchufe múltiple
Retire la tapa (A) y limpie la cara del acoplador múltiple (B).

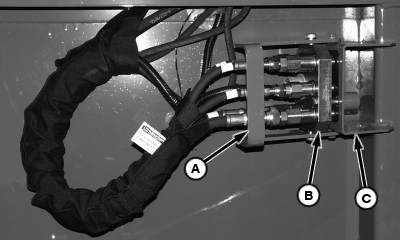

H70035-UN-19SEP01
A - Palanca
B - Acoplador múltiple
C - Soporte de sujeción
Abra la palanca (A) y retire el acoplador múltiple (B) del soporte de almacenamiento (B).NOTA: Para evitar dañar el cable de fijación, se encuentra un tornillo de corte en la palanca. Al intentar accionar los pasadores de pestillo con la plataforma en el suelo, se rompe el tornillo de la manija. (Ver la Ubicación del tornillo de corte adicional que se encuentra más adelante en esta sección)

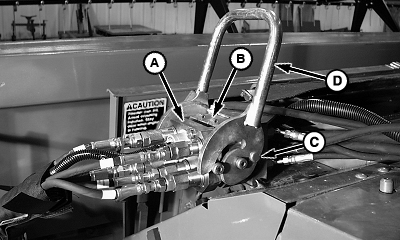

H82378-UN-07FEB05
A - Acoplador múltiple
B - Enchufe
C - Botón de bloqueo
D - Palanca
Instale el acoplador múltiple (A) en el receptáculo (B).Puje y retenga el bloqueo del botón (C) para cerrar la palanca (D).
IMPORTANTE: Si no se cierra completamente el acoplador múltiple de modo que el botón de bloqueo se pueda activar, la plataforma podría caerse en el momento de la cosecha o el transporte.

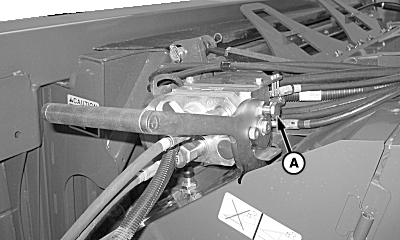

H87894-UN-19APR07
A - Botón de bloqueo
Cuando la manija de acoplador múltiple esté completamente cerrada, el botón de cierre (A) bloqueará los acopladores automáticamente.NOTA: Con la plataforma de corte acoplada, los pasadores de enganche deben moverse libremente a través de los agujeros de la chapa de enganche. Si los pasadores de pestillo no se extienden a través de las placas de enganche, asegurarse que las placas en la plataforma estén correctamente ajustadas.

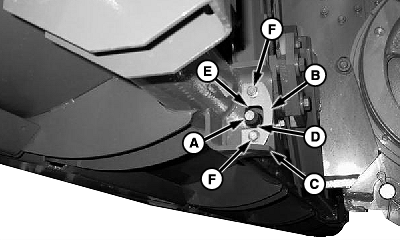

H81307-UN-28JUN04
Chapa de enganche interna (tornillos M10)

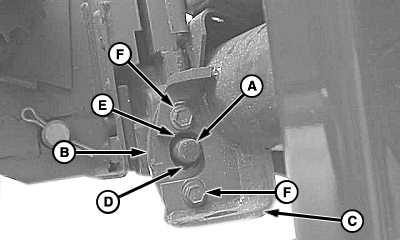

H81308-UN-28JUN04
Chapa de enganche interna (tornillos M10)
A - Pasador de bloqueo
B - Placa de retención
C - Soporte inferior
D - Distancia
E - Parte superior de la placa
F - Tornillos
Los pasadores de retención (A) deben moverse libremente entre los orificios de la placa de retención en el cabezal cuando el acoplador múltiple esté conectado. La chapa de enganche (B) debe estar en contacto con el soporte (C). Debe haber menos separación (D) entre la parte inferior de la chapa y el pasador que entre la parte superior de la chapa (E) y el pasador. Para ello puede ser necesario darle la vuelta a la chapa de enganche.Si se requiere ajuste: Retire los tornillos (F), dé vuelta la placa (D) completamente y vuelva a instalar.
Apretar los tornillos al valor especificado para M10 o M12.
| Elemento | Medición | Especificación |
| Chapa de enganche interna (tornillos M10) | Par de torsión | 80 N˙m (27,22 kg-ft) |
| Elemento | Medición | Especificación |
| Chapa de enganche interna (tornillos M10) | Par de torsión | 130 N˙m (43,54 kg-ft) |

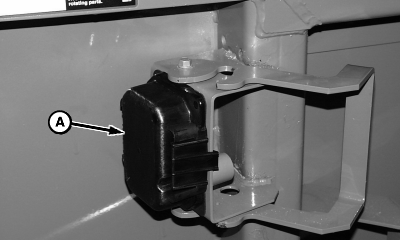

H74305-UN-18NOV02
A - Tapa
Instale la cubierta del acoplador múltiple (A) en la posición de almacenamiento en la plataforma.Retirar el eje telescópico de su posición de almacenamiento e instalarlo en el eje trasero del alimentador, comprobando que su collar de conexión rápida quede bien enganchado.
|
OUO6075,00008B9-63-20070420 |
