Pantalla VisionTrak
H86980-UN-13DEC06

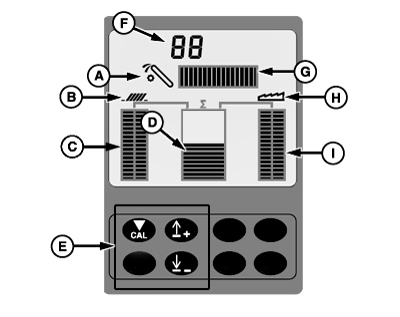

A - Símbolo de retrilla
B - Símbolo de zapata
C - Indicador de pérdida de zapata
D - Indicador de pérdida total
E - Botones de control
F - Número de referencia de calibración
G - Indicador de volumen de retrilla
H - Símbolo del separador
I - Indicador de pérdida del separador
El VisionTrak permite que el operador efectúe las calibraciones y configuraciones que desee para controlar la pérdida de grano. El módulo mostrará el nivel de pérdida de granos en cifras de pérdida total así como en la zapata de limpieza y en el separador. El sistema también mostrará el volumen de retrilla y la posición de la placa ajustable de la plataforma (si está equipada con esta opción).Símbolo de retrilla (A): exhibe cuando el sistema está funcionando correctamente.
Símbolo de zapata (B): exhibe cuando el sistema está funcionando correctamente.
Pantalla de pérdida de zapata (C): exhibe la pérdida de granos desde la zapata.
Pantalla de pérdida total (D): exhibe la pérdida de granos desde el área de la zapata y el separador.
Botones de control (E): permite que el operador calibre o ajuste las configuraciones del VisionTrak.
- Botón de calibración: es usado para calibrar la pérdida total de granos basándose en los niveles de pérdida actuales de cada sensor.
- Botones de flecha arriba/abajo: permiten que el operador ajuste los valores de calibración del VisionTrak. Presionando los botones de flecha arriba/abajo se cambiarán manualmente los valores de calibración.
Número de referencia de calibración (F): muestra los valores de calibración de control de pérdida de granos.
Pantalla de volumen de retrilla (G): muestra el volumen de retorno de retrilla.
Símbolo del separador (H): exhibe cuando el sistema está funcionando correctamente.
Pantalla de pérdida del separador (I): exhibe la pérdida de granos desde el área del separador.
|
