Pantalla CommandCenter

H87480
H87480-UN-23APR07

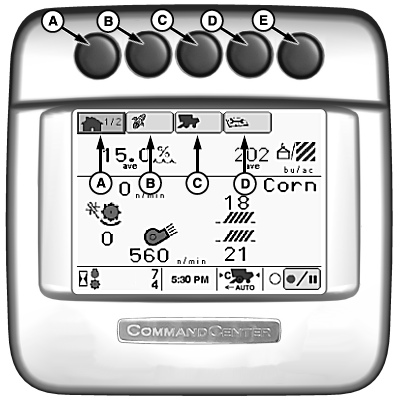

Presione el botón (A, B, C o D) para seleccionar el tipo de información que desea visualizar o modificar. El icono correspondiente en la pantalla quedará resaltado y mostrará el número de páginas disponibles en esa selección.

Una vez seleccionado el tipo de información, presione el botón nuevamente para avanzar a través de las páginas disponibles.

Detalles sobre cada una de estas páginas se darán más adelante en esta sección.

Navegación de pantallas

Botón

PÁGINA 1

PÁGINA 2

PÁGINA 3

PÁGINA 4

PÁGINA 5

(A) Página inicial

Visualizar la información del Monitor de cosecha, y las configuraciones de la máquina y del cultivo.

Configuraciones visibles de la máquina (seis reconfigura ventanas)



(B) Información de cosecha

Visualizar el rendimiento y la humedad; seleccionar y cambiar el ancho del corte.

Visualizar y colocar en cero los valores de uso de combustible, superficie/distancia, peso y humedad.

Visualizar y cambiar los totales de campo1.

Visualizar y cambiar los totales de cultivo1.



(C) Configuración de la cosechadora

Cambiar las configuraciones actuales de la máquina.

Seleccionar cultivo, tamaño de la semilla del grano, granja y campo

Seleccionar/cambiar las configuraciones actuales del cabezal.

Visualizar las horas del cabezal.

Seleccionar/cambiar los valores mín./máx. de la alarma de humedad, la corrección de humedad y las unidades de rendimiento2.

Cambiar Harvest Smart (velocidad máx. de cosecha, régimen del motor deseado, índice de respuesta, presión deseada)3.

(D) Diagnóstico y calibración

Alarmas activas

Calibraciones



(E)

No se usa actualmente.

H86932
H86932-UN-20NOV06

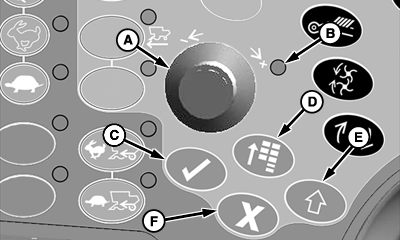

A - Cuadrante de selección

B - Luz indicadora

C - Tecla de confirmación

D - Tecla del menú principal

E - Tecla de selección de pantalla

F - Interruptor de la función de cancelación

Una vez seleccionada la página deseada de la pantalla del CommandCenter, se puede navegar por la pantalla usando los siguientes cuadrantes y teclas en el apoyabrazos:

  • Cuadrante de selección (A): Gire el cuadrante para:
    1. Desplazarse a través de los elementos disponibles en la página seleccionada.
    2. Aumentar o reducir los valores en el elemento seleccionado.
  • Luz indicadora (B): Indica que se seleccionó una tecla y ahora se puede ajustar según la posición o configuración deseada del operador.

  • Tecla de confirmación (C): Una vez que se resalta un elemento disponible en la pantalla con el cuadrante de selección, presione el interruptor para:
    1. Seleccionar ese elemento.
    2. Alternar entre las selecciones disponibles en ese elemento.
    3. Introducir/guardar un valor
  • Tecla del menú principal (D): Presione el interruptor para cambiar la aplicación activa que está funcionando en la pantalla. Los ítems o aplicaciones en el menú incluyen:
    • Cosechadoras
    • Herramienta de diagnóstico integrada (OBDT)
    • Configuración de la pantalla
  • NOTA: se debe accionar el interruptor de selección de pantalla para navegar entre las pantallas del CommandCenter y las de GreenStar (si están equipadas); para obtener mayor información, contacte a su concesionario John Deere.
    Tecla de selección de pantallas (E): Presione el interruptor para alternar el control del cuadrante de selección entre la pantalla del CommandCenter o la de GreenStar (si vienen equipadas).

  • Tecla de cancelación (F): Pulse la tecla para cancelar la selección actual.

1 La información aparecerá en la pantalla GreenStar (si equipada) y no en el CommandCenter.
2 la página aparece si la máquina está equipada con el sensor de humedad.
3 La página aparece si la máquina está equipada con la tasa de alimentación Harvest Smart.
