Control de nivel de la luz posterior y color de la demarcación de la caja

H86938
H86938-UN-20NOV06

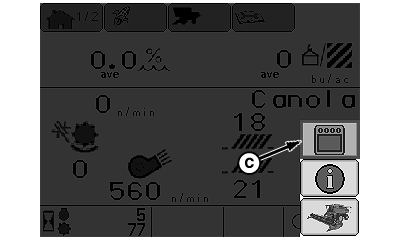

H86231
H86231-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono de configuraciones de pantalla

D - Interruptor de confirmación

Configuración de la luz posterior: controla el brillo de la pantalla.

Presione el interruptor del menú principal (A) y gire el dial de selección (B) para resaltar el icono de configuraciones de pantalla (C).

Presione el interruptor de confirmación (D).

H86232
H86232-UN-07MAR07

A - Icono de iluminación del panel

B - Indicador de ajuste

C - Caja de la cabina con sincronizador

Gire el dial de selección para resaltar el icono iluminación del panel (A) y presione el interruptor de confirmación.

Iluminación del panel rápidamente oscurece la pantalla con una única presión del botón. Cuando seleccionada, la característica de iluminación de pantalla oscurece la pantalla para reducir el resplandor. La pantalla reanuda su brillo normal cuando existe una condición de alarma o se activa cualquier botón en el control de la pantalla.

Gire el dial de selección hasta que el indicador de ajuste (C) sea resaltado y presione el interruptor de confirmación.

Gire el dial de selección para seleccionar el nivel de brillo de la pantalla.

  • La pantalla brilla hacia la derecha.
  • La pantalla se oscurecerá hacia la izquierda.

Sincronismo con la cabina sincroniza la pantalla del CommandCenter display con el interruptor de iluminación en la parte superior de la cabina cuando las luces están encendidas.

Gire el dial de selección hasta que el sincronizador con la caja de la cabina (C) sea resaltado y presione el interruptor de confirmación.

H87036
H87036-UN-07MAR07

A - Luz de resaltación roja

B - Luz de resaltación azul

C - Luz de resaltación verde

Configuración del color de demarcación de la caja: le permite al operador escoger el color de la demarcación de la caja.

NOTA: El color de resaltado está configurado de fábrica en rojo en el encendido inicial de la pantalla.

Gire el dial de selección para seleccionar el color de la demarcación de la caja.

  • Rojo (A)
  • Azul (B)
  • Verde (C)

Presione el interruptor de confirmación para verificar el color deseado.

H86938
H86938-UN-20NOV06

H86236
H86236-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono de la página principal de la cosechadora

D - Interruptor de confirmación

Presione el interruptor del menú principal (A) y gire el dial de selección (B) para resaltar el icono de la página principal de la cosechadora (C).

Presione el interruptor de confirmación (D) para volver a la página de inicio.

OUO6075,00009C7-63-20070330
