Centro de mensajes

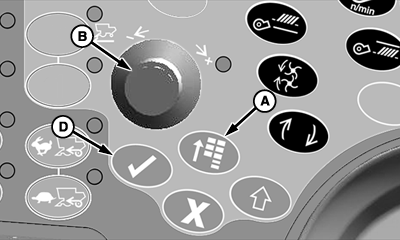

H86938-UN-20NOV06

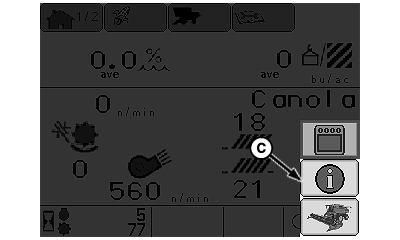

H86257-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono del centro de mensajes

D - Interruptor de confirmación

Presione el interruptor de confirmación (D).

H87031-UN-10JAN07

A - Icono del centro de mensajes

B - Icono de dirección de diagnóstico

C - Icono de códigos de problemas de diagnósticos

D - Icono de informaciones de la unidad de control electrónica

E - Icono de Informaciones del bus del CAN

Gire el dial de mando de selección para resaltar el icono del centro de mensajes (A) y presione la tecla de confirmación.

La pantalla le muestra los mensajes al operador si existiese alguno.

Dirección de diagnóstico:

NOTA: Si equipado con la pantalla GreenStar opcional, no trate de acceder a la información de dirección de diagnóstico en ambas pantallas al mismo tiempo.

Gire el dial de selección para resaltar el icono de dirección de diagnóstico (B) y presione la tecla de confirmación.

La pantalla permite que el operador seleccione el controlador y haga modificaciones/cambios de dirección o vea direcciones (consulte a su concesionario John Deere).

Códigos de diagnóstico de fallas:

NOTA: Si equipado con la pantalla GreenStar opcional, no trate de acceder a los códigos de diagnóstico de fallas en ambas pantallas al mismo tiempo.

Gire el dial de mando de selección para resaltar el icono de códigos de problemas (C) y presione la tecla de confirmación.

La pantalla permite que el operador vea los controladores, las direcciones de los códigos de problemas, el código (activo o no), y cuenta cuantas veces aparece el código (consultar más informaciones sobre el Menú Códigos de problemas de diagnóstico en la sección Códigos de problemas de diagnóstico).

Información de la unidad de control electrónica:

Gire el dial de mando de selección para resaltar el icono de informaciones de la unidad de control (D) y presione la tecla de confirmación.

La pantalla permite que el operador vea las unidades de control, las direcciones, el conteo de mensajes, los números de piezas del controlador y los números de series, los números de pieza y versiones del software (consultar su concesionario John Deere).

Información del bus del CAN:

Gire el dial de mando de selección para resaltar el icono de informaciones del bus del CAN (D) y presione la tecla de confirmación.

La pantalla permite que el operador vea si la red está activa o no, el número total de mensajes y los voltajes altos o bajos del CAN (consultar su concesionario John Deere).

H86938-UN-20NOV06

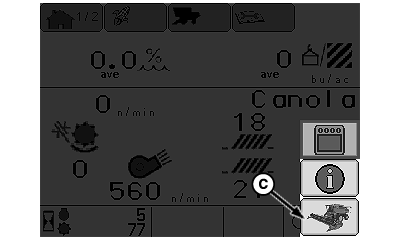

H86236-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono de la página principal de la cosechadora

D - Interruptor de confirmación

Presione el interruptor de confirmación (D) para volver a la página de inicio.
