Sistema Dial-A-Speed
H90430-UN-19DEC07

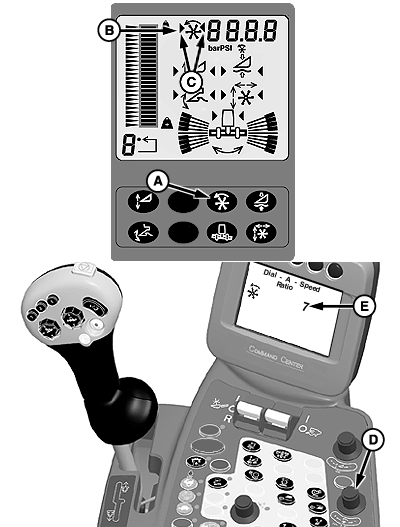

A - Botón de velocidad Dial-A-Speed
B - Símbolo del Dial-A-Speed
C - Flechas de activación del sistema.
D - Dial Dial-A-Speed
E - Pantalla numérica
El sistema Dial-A-Speed le permite al operador el control automático de la velocidad de operación del molinete o de la cortina recolectora. La velocidad de operación es la relación entre la velocidad del molinete o la cinta recolectora y la velocidad de avance de la máquina.El sistema funcionará con cualquier cabezal equipado con los sensores de velocidad de molinete y la correa recolectora apropiados.
Operación:
El sistema está activo cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- El motor está en funcionamiento.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- La plataforma de corte y el separador están conectados.
- Sistema Dial-A-Speed activado.
- Velocidad de desplazamiento superior a 1/4 km/h (0,16 mph)
Presione el botón del Dial-A-Speed(A) en la pantalla para activar el sistema. El símbolo (B) y las flechas de activación del sistema (C) aparecerán indicando que el sistema está activo si se reúnen todas las condiciones.
NOTA: El sistema Dial-A-Speed no funcionará si la velocidad de desplazamiento es inferior a 1/4 km/h (0,16 mph).
La relación de la velocidad de desplazamiento y la velocidad del molinete o de la cinta recolectora se ajusta usando el dial Dial-A-Speed (D). Gire el dial hacia el símbolo (+) para aumentar la velocidad del molinete o de la correa recolectora o hacia el símbolo (-) para reducir la velocidad del molinete o de la correa recolectora.
La pantalla numérica (E) que aparece en el CommandCenter muestra la relación de velocidad seleccionada. Cuanto mayor sea el número de relación seleccionado, más rápida será la velocidad de funcionamiento del molinete o de la correa recolectora con respecto a la velocidad de desplazamiento de la máquina.
El sistema es desactivado al presionar el botón (A).
Cambio de la velocidad mínima del molinete o correa recolectora
H87625-UN-13MAR07
H86933-UN-20NOV06

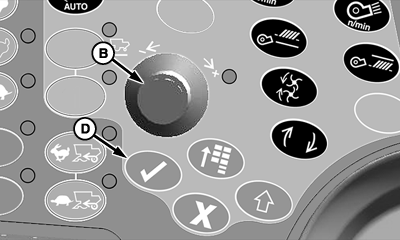

A - Icono de páginas de configuración
B - Dial de selección
C - Cuadro de velocidad mínima del molinete o correa recolectora.
D - Interruptor de confirmación
Desde el icono de las páginas de configuración (A), gire el dial de selección (B) para resaltar el cuadro de velocidad mínima del molinete (C).Cuando el cuadro deseado esté resaltado, pulse el interruptor de confirmación (D).
Gire el dial de selección hasta que el valor deseado se muestre en el cuadro y pulse el interruptor de confirmación para guardar los valores.
NOTA: La velocidad mínima del molinete o de la correa recolectora tiene un rango bajo de 10 rpm y un rango alto de 60 rpm.
Ajuste manual de la velocidad de la correa recolectora/velocidad del molinete
H90414-UN-17DEC07
A - Botón de velocidad Dial-A-Speed
B - Dial Dial-A-Speed
C - Pantalla numérica
El sistema Dial-A-Speed le suministra al operador el control manual de la velocidad de operación del molinete o de las correas recolectoras de los cabezales.El sistema funcionará con cualquier cabezal equipado con los sensores de velocidad de molinete y la correa recolectora apropiados.
Operación:
El sistema está en modo manual cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- El motor está en funcionamiento.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- La plataforma de corte y el separador están conectados.
- Dial-A-Speed está desconectado o cuando la velocidad de la máquina está a menos de 1/4 km/h (0,16 mph)
Presione el botón Dial-A-Speed (A) en el monitor para deshabilitar el sistema de ajuste automático y para permitir el control manual.
Gire el dial Dial-A-Speed (B) para cambiar manualmente la velocidad del molinete o de la cinta recolectora. Gire el dial hacia el símbolo (+) para aumentar la velocidad del molinete o de la correa recolectora o hacia el símbolo (-) para reducir la velocidad del molinete o de la correa recolectora.
La pantalla numérica (C) mostrada en el CommandCenter exhibe la velocidad actual del molinete y de la correa recolectora. Cuanto mayor sea el número seleccionado, más rápido operarán el molinete o la correa recolectora.
NOTA: Los cabezales de maíz con molinete anexado en maíz bajo solamente funcionarán en modo manual.
|
