Monitor de rendimiento VISIONTRAK—Funcionamiento

H87576-UN-07MAR07

H86933-UN-20NOV06

A - Icono de páginas de configuración

B - Dial de selección

C - Tamaño de la semilla

D - Interruptor de confirmación

E - Gráfico de barras

• Motor en marcha.
• El interruptor de desconexión de transporte en carretera debe estar en la posición de campo.
• El cabezal y el separador están conectados.

Desde el icono de páginas de configuración (A), gire el dial de selección (B) hasta que el tamaño de semilla (C) sea resaltado.

Presione el interruptor de confirmación (D) y gire el dial de selección hasta que el tamaño de semilla deseado sea mostrado en el gráfico de barras (E) (vea la siguiente tabla para números de tamaño de semilla).

NOTA: La configuración de la sensibilidad del tamaño de semilla aumentará o disminuirá la sensibilidad de los sensores de pérdida de granos.

Semilla pequeña (Estándar 38)	Semilla mediana (Estándar 50)	Semilla grande (Estándar 70)
Alfalfa	Cebada	Garbanzos
Canola	Lentejas	Maíz
Lino	Maíz	Legumbres
Gramináceas	Cártamo	Altramuz
Mijo	Sorgo	Judías blancas
Mostaza	Trigo	Arvejas
Avena		Semillas de soja
Arroz		Girasol
Centeno

Ajuste lo siguiente en la pantalla del CommandCenter:

• Corte
• Sensibilidad de pérdida de granos (tamaño de la semilla)

1.

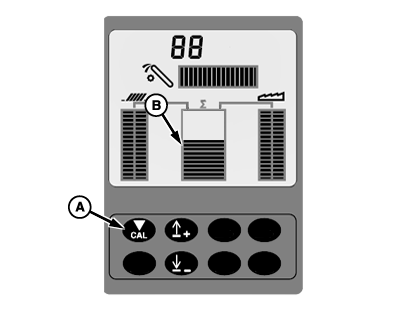

   H86008-UN-13DEC06

   A - Tecla de calibración

   B - Pérdida total

   Ajuste el número deseado para el tamaño de grano más próximo.

---




2. Ajuste la cosechadora y el cabezal a un nivel de pérdida aceptable para la cosecha y las condiciones del campo.

   NOTA: No tome en cuenta la indicación del gráfico de barras central en la pantalla por el momento.

3. Haga funcionar la cosechadora a un nivel de pérdida aceptable.

4. Presione el botón de calibración (A) para centralizar la pérdida total (B). El gráfico de barras muestra que la cosechadora está funcionando al nivel de total de pérdidas que el operador consideró aceptable en el paso 3.

   NOTA: El gráfico de barras central funciona de guía visual. El operador puede consultar regularmente la pantalla para averiguar si se produce un incremento o una disminución de la cantidad de pérdida total. Se puede obtener una supervisión más detallada si se controlan los niveles de pérdidas en la zapata y en el separador.

5.
   H87033-UN-30NOV06

   A - Hacia abajo

   B - Hacia arriba

   Si el gráfico de barras central se desplaza hacia abajo (A), la cosechadora no está funcionando al máximo de su rendimiento. La cosechadora está mal ajustada a un nivel de pérdidas aceptable que no es correcto, o se está moviendo a una velocidad de avance muy lenta. haga los ajustes necesarios para llevar el gráficos de barras a la mitad del área de la pantalla.

---




6. Si el gráfico de barras se desplaza hacia arriba (B), es posible que la cosechadora no esté ajustada para un nivel de pérdida aceptable o que esté avanzando demasiado rápido. haga los ajustes necesarios para llevar el gráficos de barras a la mitad del área de la pantalla.

7. Efectúe una revisión ocasional de pérdidas si las condiciones de la cosecha cambian durante el día (humedad de la paja, condensación, etc.), para decidir si es necesario un reajuste.

   NOTA: Cuando la cosechadora tropieza con un tapón de material, el gráfico de barras central oscilará hacia arriba (entre 15 y 20 segundos) y después retornará a la lectura anterior. Ignore esta fluctuación en caso de que suceda.
