Acceso al menú de códigos de diagnóstico de fallas

H86938-UN-20NOV06

H86257-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono del centro de mensajes

D - Interruptor de confirmación

Presione el interruptor de confirmación (D).

H86265-UN-10JAN07

A - Icono de códigos de fallas

NOTA:

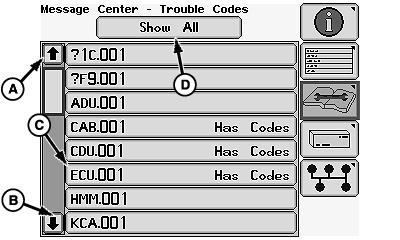

H86262-UN-10JAN07

A - Flecha hacia arriba

B - Flecha hacia abajo

C - Controlador

D - Menú "Show All"

Gire el dial de selección para resaltar la flecha hacia arriba (A) o hacia abajo y presione el interruptor de confirmación para desplazarse a través de la lista de controladores.

Gire el dial de selección para resaltar el controlador deseado (C) y presione el interruptor de confirmación.

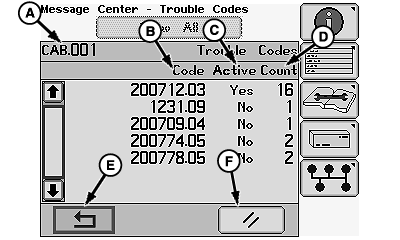

H86263-UN-10JAN07

Códigos de fallas de un controlador individual

H86264-UN-28FEB07

Códigos de fallas de todos los controladores

A - Controlador/dispositivo

B - Código de fallas

C - Activo (Sí/No)

D - Recuento

E - Icono de la flecha de regreso/retorno

F - Icono de borrado

NOTA: Puede ser necesario girar el dial de selección para desplazarse a través de los códigos de fallas si aparecen varios códigos.

La pantalla mostrará lo siguiente:

• Controlador (A)
• Código de fallas (B)
• Activo (Sí/No) (C)
• Recuento (D)

Accione el dial de selección hasta que se resalte el icono de regreso/retorno (E) para volver a la pantalla anterior o hasta que se resalte el icono de borrado, y presione el interruptor de confirmación.

H86938-UN-20NOV06

H86236-UN-10JAN07

A - Interruptor del menú principal

B - Dial de selección

C - Icono de la página principal de la cosechadora

D - Interruptor de confirmación

Presione el interruptor de confirmación (D) para volver a la página de inicio.
