Posición de las placas de la plataforma — Ajuste (Opcional)

NOTA: Para calibrar las placas de la plataforma, consulte la sección Procedimientos de calibración.

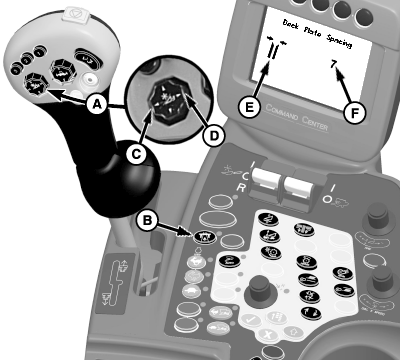

H87048-UN-25JUL07

A - Interruptor de avance longitudinal del molinete

B - Interruptor de desconexión de transporte en carretera

C - Interruptor de avance del molinete

D - Interruptor de retroceso del molinete

E - Icono de posición de las placas de la plataforma

F - Abertura de las placas de la plataforma

El sistema está activo cuando:

• Motor en marcha.
• El interruptor de desconexión de transporte en carretera (B) está en posición de campo.

Presione el interruptor de avance del molinete (C) para abrir las placas de la plataforma y presione el interruptor de retroceso del molinete (D) para cerrar las placas de la plataforma.

El icono de posición de la placa de la plataforma (E) y la abertura de la placa de la plataforma (F) aparecerán en la pantalla. Las placas de la plataforma tienen un rango de 0 (posición mínima) a 9 (posición máxima).
