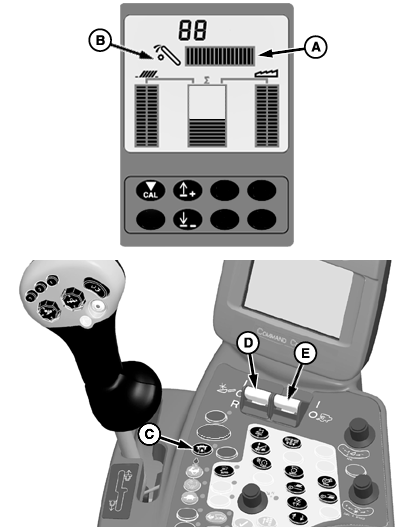

Pantalla del sensor de retrilla VisionTrak

H87058
H87058-UN-06DEC06

A - Gráfico de barras horizontales

B - Icono de retrilla

C - Interruptor de desconexión de transporte en carretera

D - Interruptor del cabezal

E - Interruptor del separador

El volumen de retrilla es exhibido como un porcentaje del total en la barra de gráficos horizontal (A) próxima al icono de retrilla (B).

El volumen de retrilla se define como la cantidad total del material (grano y material diferente del grano) que se desplaza a través del elevador de retrilla.

Requisitos:

  • Motor en marcha.
  • El interruptor de desconexión para transporte en carretera (C) está en posición de campo.
  • Los interruptores de la plataforma de corte (D) y del separador (E) están conectados.

OUO6075,0000A2F-63-20070328
