VisionTrak—Funcionamiento del monitor

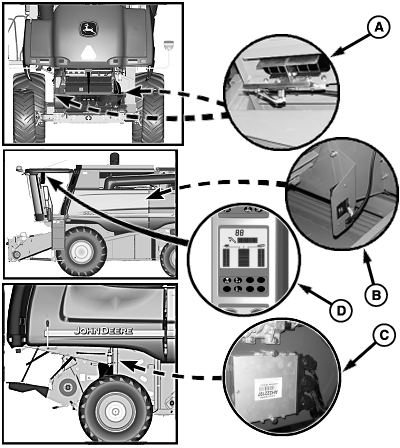

H87061-UN-04APR07
A - Sensores de zapatas limpiadoras
B - Sensor del separador
C - Unidad de control derecha (RCU)
D - Pantalla VisionTrak
Tres sensores se utilizan para detectar el impacto de granos que se desprende de los sensores de las zapatas de limpieza (A) y el sensor de separador (B). Estos sensores transmiten el impacto como impulsos eléctricos a la unidad de control derecha (RCU) (C). La unidad de control elimina y "filtra" estas señales para separarlas de aquellas generadas por los impactos de tallos de paja o criba de granzas.La pantalla VISIONTRAK (D) recibe los mensajes de la unidad de control y muestra el nivel de pérdidas (en zapata limpiadora, en separador de dedo sencillo y total de pérdidas).
El ajuste de tamaño de grano permite a la pantalla admitir los distintos impulsos producidos por los granos de distinto tamaño.
|
