Cambio de configuraciones del cabezal

Configuraciones del cabezal de maíz

H87094-UN-10JAN07

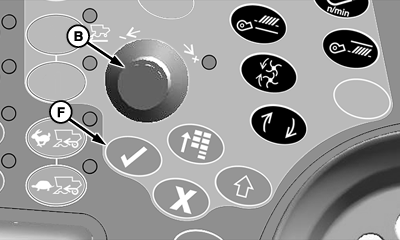

H87092-UN-15DEC06

A - Icono de páginas de configuración

B - Dial de selección

C - Cuadro de hileras

D - Cuadro de separación

E - Cuadro de cambio de hilera

F - Interruptor de confirmación

G - Icono Entrar altura de parada de registro

• Cuadro de hileras (C) - permite que el operador establezca el número de hileras en el cabezal de maíz.
• Cuadro de separación (D) - permite que el operador establezca la separación entre las hileras en el cabezal de maíz.
• Cuadro de Cambio de Hilera (E) - permite que el operador establezca los cambios de hilera (ancho total fuera de la cosecha). Este valor es necesario cuando se cambie el ancho del corte en las Páginas 1 de 4 de las Informaciones de Cosecha.

Después de resaltar el cuadro deseado, presione la tecla de confirmación (F).

Gire el dial de selección hasta que el valor deseado se muestre en el cuadro y pulse el interruptor de confirmación para guardar los valores.

Registro de la altura de parada

Gire el dial de selección hasta que el icono de Entrar altura de parada del registro (G) quede resaltado.

Levante o baje la plataforma de corte a la altura de parada de registro y apriete la tecla de confirmación para guardar el valor.

Levante o baje la plataforma de corte a la altura de parada de registro y apriete la tecla de confirmación para guardar el valor.

NOTA: El registro automáticamente DESACTIVA en y arriba de la altura preajustada y ACTIVA debajo de la altura preajustada, con tanto que todas las otras condiciones se cumplan (separador/cabezal conectado, motor en ralentí rápido, granja/campo configurados). Consultar el Manual de Registro ACTIVADO/DESACTIVADO en esta sección para información sobre anulación temporal.

Si la Detección de Altura del Cabezal o la Flotación Activa del Cabezal están activos, el registro de la configuración de altura de parada es irrelevante y el registro se ACTIVARÁ, con tanto que todas las otras condiciones se cumplan (separador/cabezal conectado, motor en ralentí rápido, granja/campo configurados).

Configuraciones de la cinta transportadora/plataforma/correa recolectora

H87095-UN-10JAN07

H87092-UN-15DEC06

A - Icono de páginas de configuración

B - Dial de selección

C - Cuadro de velocidad mínima del molinete o correa recolectora.

D - Cuadro Ancho

E - Cuadro Cambio de ancho

F - Interruptor de confirmación

G - Icono Entrar altura de parada de registro

Desde el icono de páginas de configuración (A), gire el dial de selección (B) para resaltar una de las siguientes opciones:

• Cuadro Velocidad mínima del molinete o de la correa recolectora (C) - permite que el operador establezca la velocidad mínima del molinete o de la correa recolectora.
• Cuadro Ancho (D) - permite que el operador establezca el ancho de corte de las plataformas.
• Cuadro Cambio de ancho (E) - permite que el operador establezca los cambios de ancho de corte (ancho total fuera de la cosecha). Este valor es necesario cuando se cambie el ancho del corte en las Páginas 1 de 4 de las Informaciones de Cosecha.

Después de resaltar el cuadro deseado, presione la tecla de confirmación (F).

Gire el dial de selección hasta que el valor deseado se muestre en el cuadro y pulse el interruptor de confirmación para guardar los valores.

Registro de la altura de parada

Gire el dial de selección hasta que el icono de Entrar altura de parada del registro (G) quede resaltado.

Levante o baje la plataforma de corte a la altura de parada de registro y apriete la tecla de confirmación para guardar el valor.

NOTA: El registro automáticamente DESACTIVA en y arriba de la altura preajustada y ACTIVA debajo de la altura preajustada, con tanto que todas las otras condiciones se cumplan (separador/cabezal conectado, motor en ralentí rápido, granja/campo configurados). Consultar el Manual de Registro ACTIVADO/DESACTIVADO en esta sección para información sobre anulación temporal.

Si la Detección de Altura del Cabezal o la Flotación Activa del Cabezal están activos, el registro de la configuración de altura de parada es irrelevante y el registro se ACTIVARÁ, con tanto que todas las otras condiciones se cumplan (separador/cabezal conectado, motor en ralentí rápido, granja/campo configurados).
