Cuchillas del picador—reemplazo y configuración

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto. Antes de realizar un servicio o mantenimiento en un picador elevado, usar el accionador de elevación para enganchar los pasadores de bloqueo en su lugar.

NOTA: El rotor ilustrado muestra el reemplazo de las cuchillas tanto para las cuchillas de paleta como para las de cuchara. Conservar siempre el patrón de cuchillas original de fábrica.

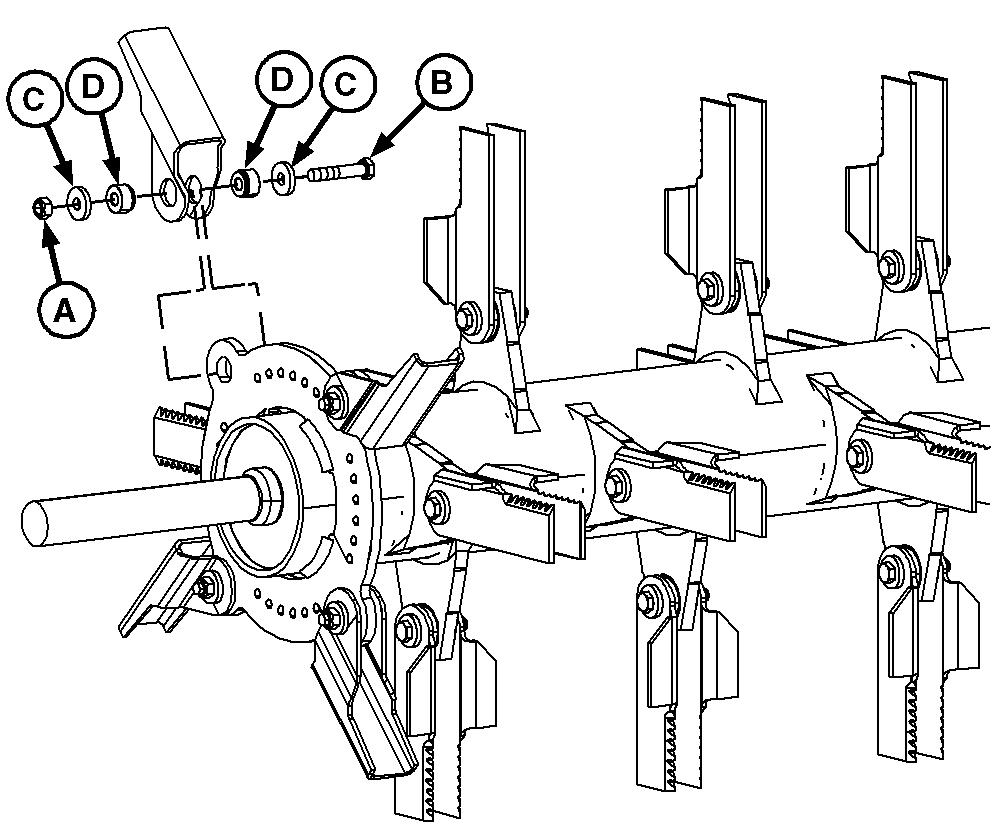

H87281-UN-01AUG07

A - Contratuerca

B - Tornillo

C - Arandelas

D - Casquillos

NOTA: Si se sacan las cuchillas o los casquillos para su inspección, asegurarse de reinstalar las cuchillas en el MISMO soporte del que se sacaron. Esto debe hacerse para mantener equilibrado el conjunto. Es recomendable marcar individualmente cada hoja antes de sacarla.

Quitar la contratuerca (A), el tornillo (B), las arandelas (C) y los casquillos (D).

Revisar y, si fuera necesario, reemplazar los casquillos de las cuchillas (D) mientras se reemplazan las cuchillas. Consultar al concesionario John Deere para obtener las piezas de repuesto.

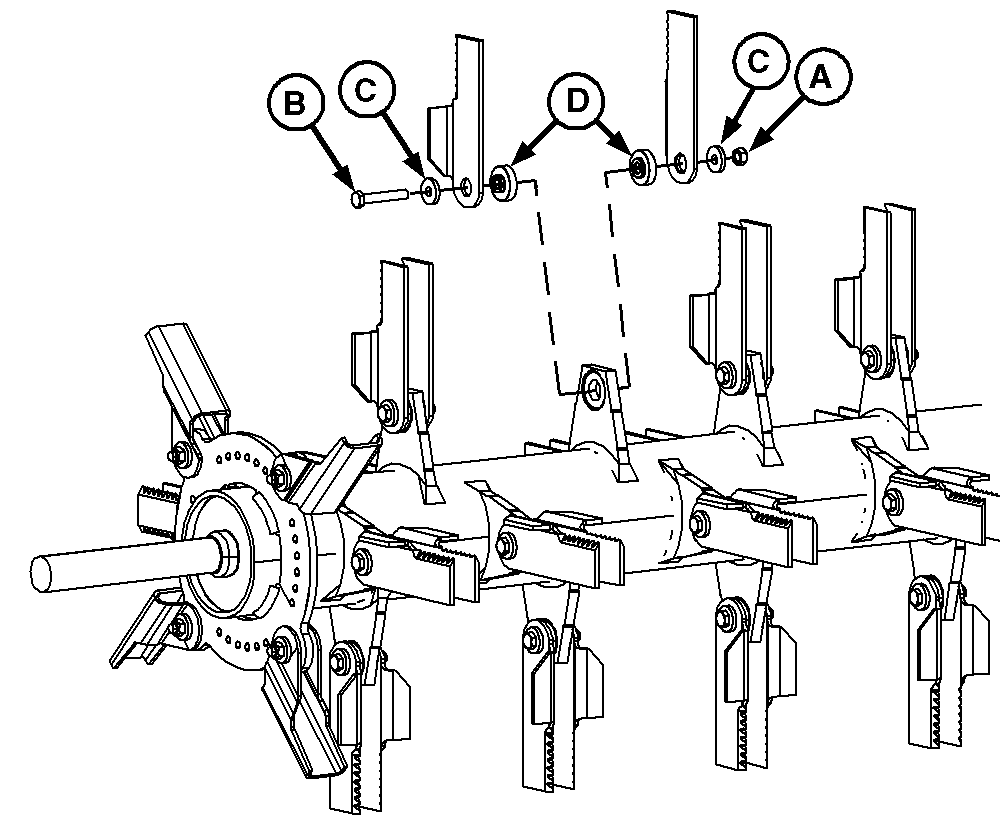

H87282-UN-01AUG07

A - Contratuerca

B - Tornillo

C - Arandelas

D - Casquillos

NOTA: Si se sacan las cuchillas o los casquillos para su inspección, asegurarse de reinstalar las cuchillas en el MISMO soporte del que se sacaron. Esto debe hacerse para mantener equilibrado el conjunto. Es recomendable marcar individualmente cada hoja antes de sacarla.

Quitar la contratuerca (A), el perno (B), las arandelas (C) y los casquillos (D).

Revisar y, si fuera necesario, reemplazar los bujes de las cuchillas (D) mientras se reemplazan las cuchillas. Consultar al concesionario John Deere para obtener las piezas de repuesto.

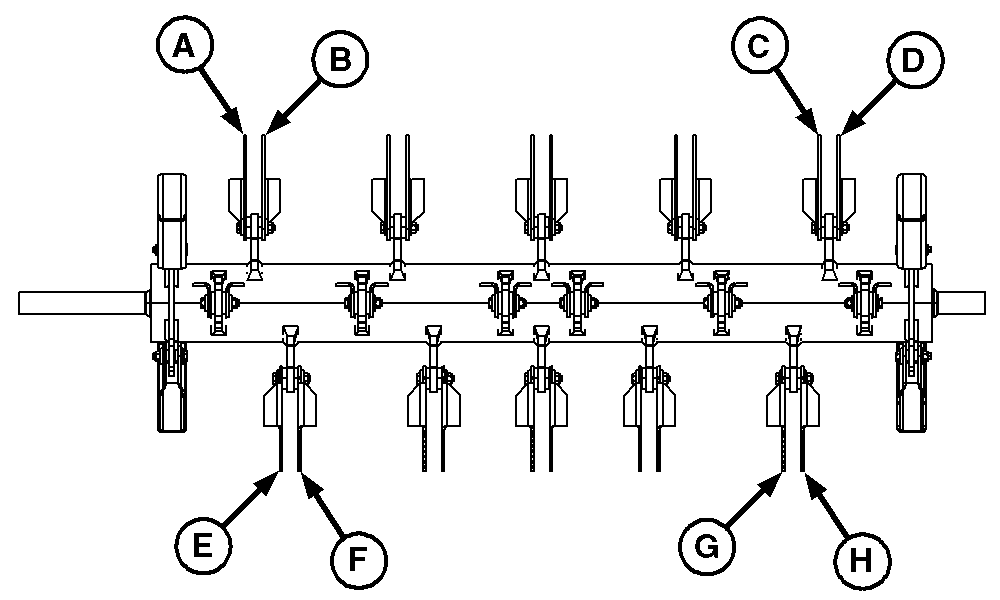

H87283-UN-01AUG07

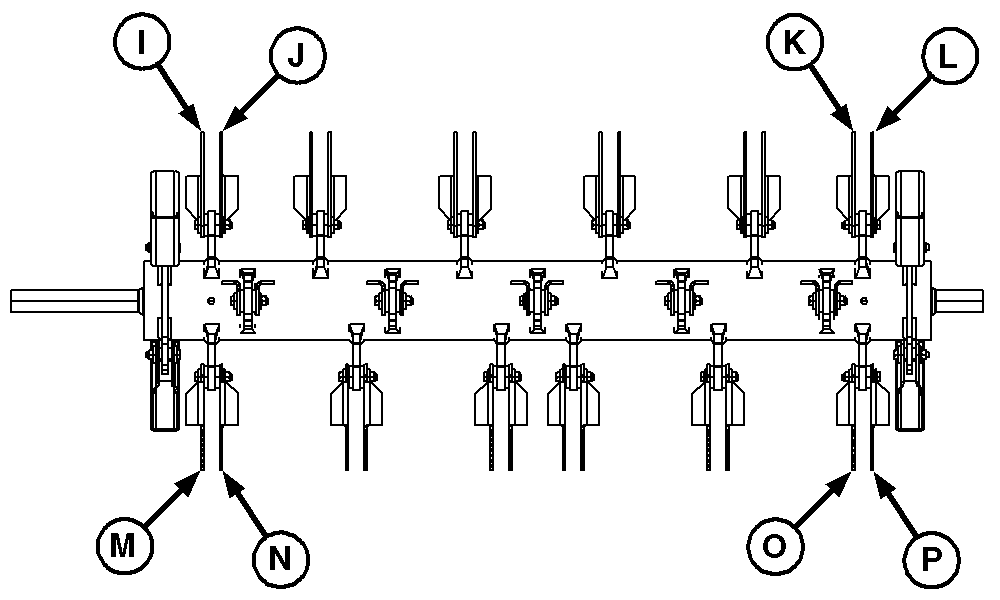

H87284-UN-01AUG07

A—H - Cuchillas de paleta

I—P - Cuchillas de paleta

IMPORTANTE: El picador DEBE mantenerse equilibrado. Sustituir AMBAS cuchillas en un solo soporte y AMBAS cuchillas en el soporte opuesto (180 grados). Reemplazar también las cuatro cuchillas del extremo opuesto del rotor, a la misma distancia axial desde el anillo de equilibrio. Se DEBEN instalar ocho cuchillas para reemplazar una cuchilla rota, o se pueden reemplazar todas las cuchillas al mismo tiempo. Esto DEBE hacerse para mantener el equilibrado del conjunto.

Si la cuchilla (A) se rompe, reemplazar las cuchillas (A—H).

Si la cuchilla (I) se rompe, reemplazar las cuchillas (I—P).

H87281-UN-01AUG07

A - Contratuerca

B - Perno

C - Arandela

D - Casquillo

Reemplazar la cuchilla e instalar el perno (B), las arandelas (C), los casquillos (D) y la contratuerca (A). Apretar las tuercas según las especificaciones.

Elemento	Medición	Especificación
Contratuercas de las cuchillas del picador	Torque	60 N˙m (44 lb-ft)

H87282-UN-01AUG07

A - Contratuerca

B - Perno

C - Arandelas

D - Casquillos

Reemplazar la cuchilla e instalar el perno (B), las arandelas (C), los casquillos (D) y la contratuerca (A). Apretar las tuercas según las especificaciones.

Elemento	Medición	Especificación
Contratuercas de las cuchillas del picador	Torque	60 N˙m (44 lb-ft)
