Índice de alimentación Harvest Smart—funcionamiento

NOTA:

H86967
H86967-UN-20NOV06

A - Interruptor de habilitación del sistema de índice de alimentación Harvest Smart

Si el operador abandona el asiento mientras Harvest Smart está activado, el sistema continuará funcionando durante tres segundos antes de desconectarse y de que la máquina baje la velocidad hasta detenerse. Para activar el sistema, coloque en punto muerto la palanca de control multifunción y presione los botones de activación 2 o 3 de la empuñadura.

Presione el interruptor de activación del sistema Harvest Smart (A) hasta ver "smart" en la pantalla CommandCenter.

H87102
H87102-UN-14DEC06

A - Interruptor de conexión del cabezal

B - Interruptor de conexión del separador

Conecte el interruptor de conexión del cabezal (A) y el interruptor de conexión del separador (B) y baje el cabezal.

H87104
H87104-UN-14DEC06

Presione los botones de activación 2 o 3 de la palanca de control multifunción para activar el sistema y mueva la palanca de control multifunción completamente hacia adelante.

NOTA: La palanca de control multifunción limita la velocidad máxima de avance. Mueva hacia atrás la palanca de control multifunción para reducir la velocidad o detener la máquina. Mueva la palanca de control multifunción hacia adelante para permitir que la máquina pase lentamente a la velocidad de avance establecida por el operador.

La pantalla CommandCenter muestra la velocidad de avance máxima permitida.

ATENCIÓN:

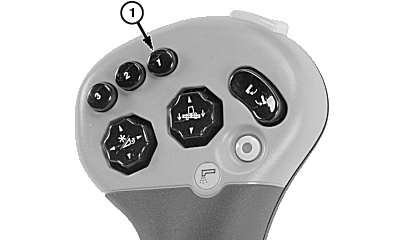

H87105
H87105-UN-14DEC06

Una vez presionado el botón de activación 1, la máquina acelera hasta la posición definida por la palanca de control multifunción, lo que le devuelve el control de la palanca al operador.

Al llegar al extremo del campo, presione el botón de activación 1 de la palanca de control multifunción. Esto desactiva temporalmente el sistema, lo que permite que la máquina acelere hasta la posición establecida con la palanca de control multifunción. Cuando el sistema se encuentra desactivado temporalmente, el operador puede controlar completamente la máquina. Desplace hacia atrás la palanca de control multifunción para reducir la velocidad de la cosechadora.

H87104
H87104-UN-14DEC06

Al entrar en el cultivo, presione los botones de activación 2 o 3 de la palanca de control multifunción para reactivar el sistema y mueva la palanca de control multifunción completamente hacia adelante.

OUO6075,0000A80-63-20080626
