Corazas traseras del deflector trasero PowerCast (opcional)—Remoción e instalación

NOTA:

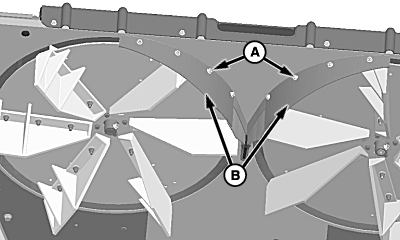

H87339
H87339-UN-01FEB07

A - Tuercas (se usan 8)

B - Corazas traseras

si la paja es muy densa, las corazas traseras pueden retirarse para esparcir más el material hacia el centro de la máquina.

Remoción de las corazas traseras

Retire las tuercas (A) y las corazas traseras (B) del deflector trasero y vuelva a colocar las tuercas.

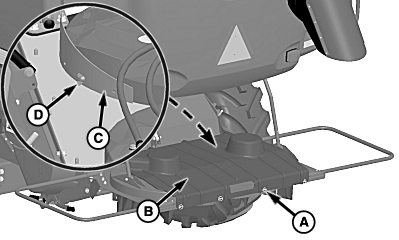

H87341
H87341-UN-01FEB07

A - Chavetas de bloqueo rápido

B - Protección

C - Corazas traseras

D - Tuerca mariposa

Retire y conserve las chavetas de bloqueo rápido (A) y la protección (B).

Vuelva a instalar las corazas traseras (C) para soldar el espárrago como lo indica la figura y conserve con la tuerca mariposa (D).

Vuelva a instalar la protección y las chavetas de bloqueo rápido.

NOTA:

H87342
H87342-UN-01FEB07

A - Chavetas de bloqueo rápido

B - Protección

C - Tuerca mariposa

D - Corazas traseras

al cosechar maíz, las corazas frontales y traseras deberían siempre instalarse para ayudar a una distribución óptima de material.

Retire y conserve las chavetas de bloqueo rápido (A) y la protección (B).

Retire y conserve las tuercas mariposa (C) y las corazas traseras (D).

Vuelva a instalar la tuerca mariposa para futuros usos, la protección y las chavetas de bloqueo rápido.

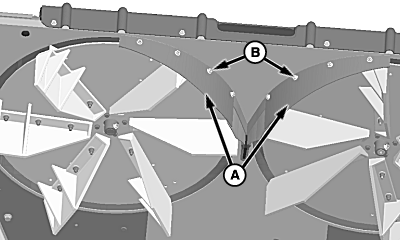

H87340
H87340-UN-01FEB07

A - Corazas traseras

B - Tuercas (se usan 8)

Instalación de las corazas traseras

Retire las tuercas de la correa soldada e instale las corazas traseras (A) detrás de la correa soldada, como se muestra en la ilustración.

Vuelva a colocar las tuercas (A).

OUO6075,0000A9C-63-20080625
