Acelerador de alimentación para cultivos duros (arroz)—reemplazo de alas

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

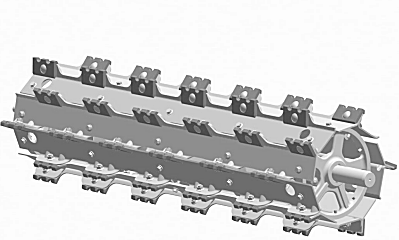

H81772-UN-28SEP04

Ala de acelerador del alimentador (arroz)

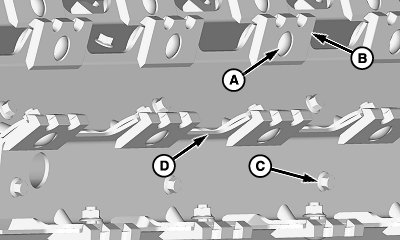

H79440-UN-15DEC03

Ala de acelerador del alimentador (arroz)

A - Tornillos de cabeza redonda

B - Pletina de desgaste del acelerador de alimentación

C - Tornillos

D - Alas del acelerador de alimentación

NOTA: Si se quita el acelerador de la máquina, o se le ha realizado mantenimiento, ajustar los pernos de abrazadera antes de fijar las alas. Apretar los pernos con el valor especificado.

Retirar los tornillos de cabeza redonda (A) y reemplazar las pletinas de desgaste del acelerador de alimentación (B) según se requiera. Ajustar los tornillos de cabeza redonda al valor especificado.

Elemento	Medición	Especificación
Tornillos de cabeza redonda para pletinas de desgaste del acelerador de alimentación	Torque	90 N˙m (66 lb-ft)

Retirar los tornillos (C) y sustituir las alas del acelerador de alimentación (D) según se requiera. Apretar los pernos con el valor especificado.

Elemento	Medición	Especificación
Tornillos de ala del acelerador de alimentación	Torque	70 N˙m (52 lb-ft)
