Cadena del transportador del elevador de grano limpio—ajuste

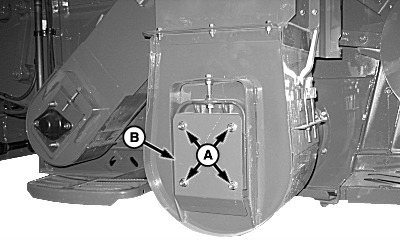

H87581
H87581-UN-07MAR07

A - Tuercas (se usan 4)

B - Placa

Soltar el pestillo y abrir el registro inferior.

Quitar las tuercas (A) y la placa (B).

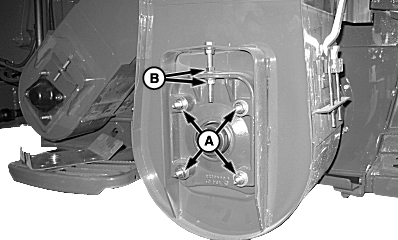

H87582
H87582-UN-07MAR07

A - Tuercas (se usan 4)

B - Tuercas

Aflojar las tuercas (A) y usarlas (B) para ajustar la cadena. Mover el portacojinetes hacia abajo para ajustar la cadena.

La cadena del elevador está correctamente ajustada cuando su extremo inferior puede deslizarse lateralmente en la rueda dentada pero no puede quitarse de ella. Cuando se pueda separar la cadena 6 mm (1/4 in.) de la rueda dentada, volver a ajustarla. Después de cierto tiempo de uso puede ser necesario retirar medio eslabón para ajustar la cadena correctamente.

OUO6075,0000B0B-63-20070423
