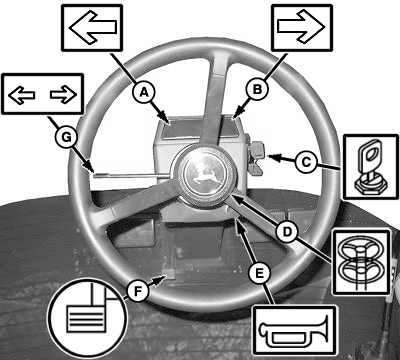

Columna de dirección

H87769-UN-03APR07

A - Indicador de señalizadores de viraje izquierdos

B - Luz derecha del indicador de giro

C - Interruptor de arranque

D - Ajuste vertical de la columna de dirección

E - Claxon

F - Ajuste horizontal de la columna de la dirección

G - Conmutador de intermitencia de giro

Indicador de señalizadores de viraje derechos (B) indica que se planea un viraje hacia la derecha.

Interruptor de arranque (C) permite girar la llave de contacto a:

Primera posición..............APAGADO

Segunda posición..............Accesorios

Tercera posición .............. Marcha

Cuarta posición..............Arranque

ATENCIÓN: Ajustar el volante sólo cuando la máquina esté detenida.

Ajuste vertical de la columna de dirección (D) permite al operador ajustar la columna de dirección hacia arriba o hacia abajo.

Aflojar el cubo y colocar el volante en posición empujando o tirando. Ajustar levemente el cubo para mantener el volante en posición.

Bocina (E) permite avisar a las personas que se encuentren cerca de la máquina que se mantengan alejadas.

ATENCIÓN: Ajustar la columna sólo cuando la máquina esté detenida. No pisar el pedal sin sujetar el volante.

Ajuste horizontal de la columna de dirección (F) permite al operador mover la columna de dirección con el pedal a la ubicación deseada.

Presionar el pedal para liberar el bloqueo de la columna y moverla a la posición deseada. Al soltar el pedal se traba la columna.

Interruptor de las luces señalizadoras de viraje (H) permite indicar los virajes hacia la derecha o la izquierda.
