Modos de punto de ajuste (manual o automático)

H89379
H89379-UN-26JUL07

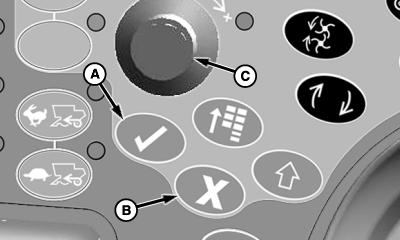

A - Interruptor de confirmación

B - Interruptor de cancelación

C - Dial de selección

Presionando el interruptor de confirmación (A) o el interruptor de cancelación (B) mientras la pantalla de punto de ajuste está siendo exhibida en el CommandCenter, ocasionará que la pantalla de punto de ajuste desaparezca y vuelva a la página de inicio.

En adición, presionando el interruptor de confirmación o el interruptor de cancelación tendrá los siguientes efectos en el momento del ajuste:

Presionar el interruptor de confirmación mientras se ajusta:

  • Modo manual - el sistema se desactivará.
  • Modo automático - el sistema continuará ajustando en segundo plano.

Presionar el interruptor de cancelación mientras se ajusta:

  • Modo manual - el sistema se desactivará.
  • Modo automático - el sistema se desactivará.

Girar el dial de selección (C) en ambos modos hacia el símbolo más (+) incrementa el punto de ajuste o hacia el símbolo menos (-) disminuye el punto de ajuste.


Modo manual

H89384
H89384-UN-26JUL07

Con la llave de contacto en la posición de encendido y el separador y el cabezal desconectados, los siguientes puntos de ajuste pueden ser ajustados:

  • Presión de Hydraflex
  • Velocidad del trillador
  • Velocidad del molinete
  • Abertura de criba de granzas
  • Abertura del tamiz
  • Holgura de trilla
  • Velocidad del ventilador de limpieza
  • Velocidad de trilla

Modo automático

NOTA: El número negro (A) indica el punto de ajuste actual y el número azul (B) indica el incremento o la disminución de valor del punto de ajuste cuando el dial de selección es girado.

H89385
H89385-UN-26JUL07

A - Número negro

B - Número azul

Con el motor en ralentí rápido y el separador conectado pueden ser ajustados los siguientes puntos de ajuste:

  • Velocidad de trilla
  • Velocidad del ventilador de limpieza

Con el motor en marcha, pueden ser ajustados los siguientes puntos de ajuste:

  • Holgura de trilla
  • Abertura de criba de granzas
  • Abertura del tamiz

OUO6075,0000C11-63-20070803
