Cambio de configuraciones de la máquina

Página de configuraciones de la máquina

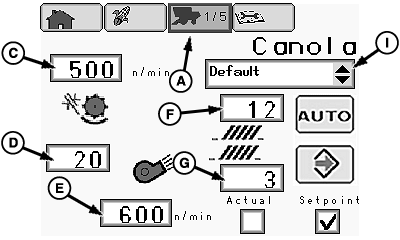

H86415-UN-06MAR07

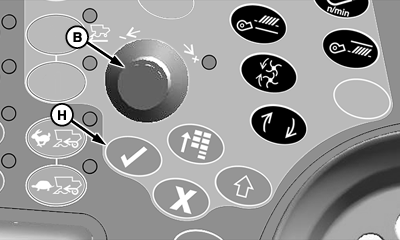

H86937-UN-20NOV06

A - Icono de páginas de configuración

B - Dial de selección

C - Velocidad de trillado

D - Holgura de trilla

E - Velocidad del Ventilador

F - Holgura de la criba de granzas

G - Holgura del tamiz

H - Interruptor de confirmación

I - Menú de modificadores del cultivo

• Velocidad de trilla (C)
  • Ajustes entre 200 y 1000 rpm, aumento de 10 en 10 rpm.
• Separación de trilla (D)
  • Ajustes entre 0 y 60 rpm, aumentos de 1 en 1 mm.
• Velocidad del ventilador (E)
  • Ajustes entre 620 y 1200 rpm, aumento de 10 en 10 rpm.
• Holgura de la criba de granzas (F)
  • Ajustes entre 0 y 32 rpm, aumentos de 1 en 1 mm.
• Holgura del tamiz (G)
  • Ajustes entre 0 y 32 rpm, aumentos de 1 en 1 mm.

Después de seleccionar el ajuste deseado, presione la tecla de confirmación (H).

Gire el valor establecido de la pantalla hasta llegar a los ajustes deseados y apriete la tecla de confirmación para guardar los valores.

Cambio de modificadores de cultivos

Gire el dial de selección para resaltar el menú de modificadores de cultivo (I) y presione la tecla de confirmación.

Gire el valor establecido de la pantalla para elegir uno de los siguientes ajustes:

• Predeterminado - muestra los ajustes predeterminados de fábrica para los cultivos seleccionados.
• Seco (predeterminado) - muestra los ajustes de fábrica para maíz.
• Húmedo (predeterminado) - muestra los ajustes de fábrica para maíz.
• Nuevo - seleccione cuando quiera ingresar un conjunto de ajustes de cultivo específico/personal.
• Limpiar - muestra los ajustes predeterminados de fábrica permitiendo que se limpie la máquina.

Una vez seleccionado el modificador de cultivo deseado, apriete la tecla de confirmación.

Icono Automático o Guardar

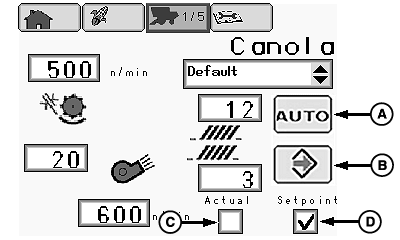

H87035-UN-10JAN07

A - Icono Automático

B - Icono "Guardar"

C - Cuadro actual

D - Cuadro de valor establecido

• Icono de automático - el operador selecciona los ajustes deseados de la máquina y se ajustarán automáticamente los ajustes que se muestran en la pantalla CommandCenter.
• Icono de Guardar - Permite que el operador guarde los ajustes personales de la máquina si se seleccionó nuevo en el menú de modificadores del cultivo. NOTA: Se puede guardar un conjunto de ajustes personales para cada cultivo y denominarlo "Específico 1". También se pueden guardar otros nueve conjuntos de ajustes personales. Estos nueve conjuntos se pueden distribuir en diferentes cultivos, conforme necesario. Cuando se usa uno de estos nueve conjuntos, se denominará comenzando con "Específico 2" (por ejemplo: el segundo conjunto de ajustes personales para MAÍZ y TRIGO, juntos, se denominarán "Específico 2"). El tercer conjunto de ajustes personales para MAÍZ se denominará "Específico 3". La personalización de los ajustes de la máquina no substituirá los ajustes de fábrica.


Determine el ajuste que quiera seleccionar y apriete la tecla de confirmación.

Cuadro de valores reales o puntos de ajuste

Gire el dial de selección hasta resaltar el cuadro de valor real (C) o del punto de ajuste (D).

• Cuadro Real - Cuando el cuadro real se marca, los ajustes automáticos no funcionan. Permite que el operador cambie las configuraciones individualmente y no que la máquina se ajuste automáticamente a cada nueva configuración.
• Cuadro de punto de ajuste - Cuando se marca el cuadro de punto de ajuste, las configuraciones de ajuste automático se activan. Permite que el operador cambie las configuraciones y que la máquina se ajuste automáticamente a estos valores.

Determine el cuadro que quiera seleccionar y apriete la tecla de confirmación. El cuadro resaltado mostrará una marca de verificación mostrando el que se seleccionó.
