Unloading Auger Swing Rocker Switch (With Center Position)

Requirements:

  • Engine running.
  • Road safety rocker switch in field position.

NOTE: The swing drive is shut off automatically as soon as auger end positions are reached (after approx. 20 seconds). Auger swing can be halted in any position by shifting rocker switch back to center position.

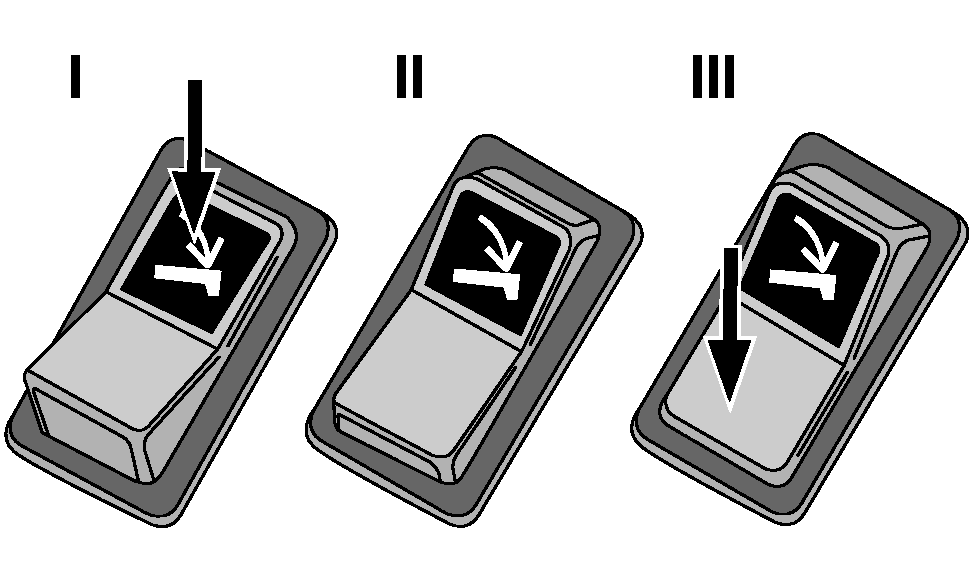

CQ244850


I-Unloading auger swings outwards
II-Disabled
III-Unloading auger swings inwards

AG,CO03622,1548 -19-01AUG05-1/1
